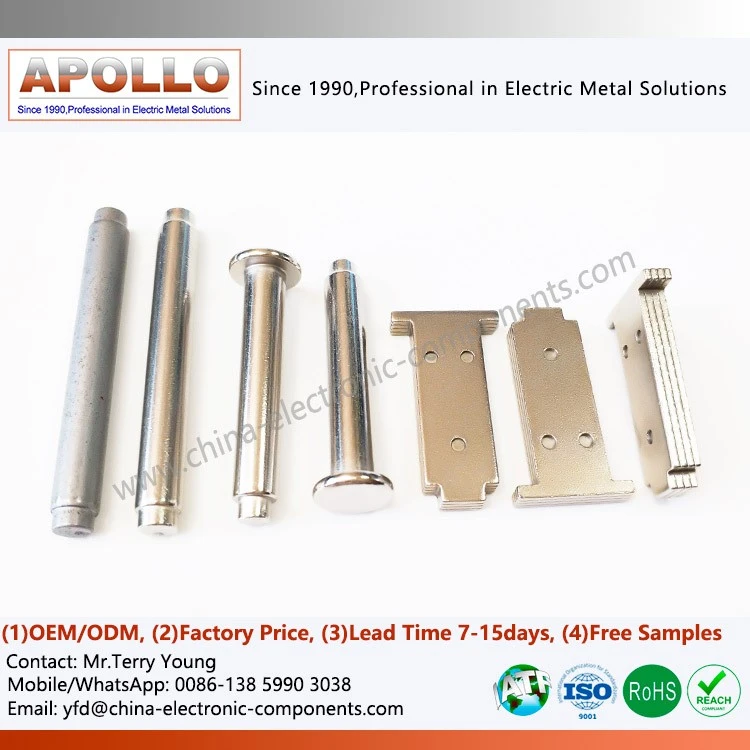

Nwayo relè otomobil koutim: Stamping presizyon ak kondisyon rezistans Vibration

Nwayo relè otomobil yo, armatures, ak jouk yo dwe kenbe aliyman mayetik, estabilite dimansyon, ak jeyometri kontak anba vibrasyon repete ak tanperati lòj motè-eleve. Pou konpozan relè so, kontwole pwopriyete materyèl, wotè burr, plat, pozisyon twou, ak repetibilite pwogresif -mouri pi enpòtan pase presizyon dimansyon nominal pou kont li.







Yon sikwi mayetik relè otomobil nòmalman konsiste de yon nwayo, armature, jouk bèf, koòdone prentan, ak bobin elektwomayetik. Pandan operasyon, armati a repete deplase nan direksyon ak lwen nwayo a. Nenpòt flote dimansyon oswa deformation angilè chanje diferans lè a, fòs mayetik, konpòtman lage, ak distribisyon kontak.



Kontwòl jeni tipik yo enkli:

± 0.01 mm kontwòl dimansyon pou chwazi karakteristik fonksyonèl kote espas sa a lè mayetik mande pou pwezante sere.
Kontwole plat ak paralelis ant sifas kwazman mayetik.
Kontwòl Burr sou bor kout pwen pou anpeche entèferans pandan asanble.
Trou ki estab-a-pozisyon twou pou referans bobin, rivet, prentan, ak asanble.
Sètifikasyon materyèl ak trasabilite pakèt anba yon sistèm kalite IATF 16949.
Seleksyon materyèl ki reziste -tanperati pou aplikasyon ki ekspoze nan zòn opere apeprè 125-150 degre.
Pwodiksyon pwogresif-mouri pou relè gwo-pati Stamping relè relè.

Objektif fonksyonèl la se pa tou senpleman yon pi piti tolerans. Li se kenbe kous la mayetik ki fèt apre dè milyon de sik mekanik.



Kondisyon pou Nwayo, Armature ak Tolerans Jug Dapre IATF 16949

Karakteristik	Jeni tipik	Kontwòl Risk Echèk
An jeneral dimansyon Stamping	± 0.01-0.05 mm	Entèferans asanble
Pozisyon poto mayetik	± 0.01-0.03 mm	Varyab fòs mayetik
Pozisyon twou aliye	± 0.01-0.03 mm	Move aliyman
Flatness fonksyonèl	Mwens pase oswa egal a 0.03-0.05 mm	Diferans lè inegal
Wotè Burr	Kontwole pa spesifikasyon desen	Entèferans bobin / prentan
Epesè materyèl	Dapre tolerans desen	Mayetik ak fòme varyasyon
Kondisyon sifas	Pa gen fann oswa twòp gril	Kowozyon / echèk asanble
Trasabilite pakèt	100% lot idantifikasyon	Rasin difisil-koz analiz



Tolerans aktyèl yo ta dwe etabli nan sikwi mayetik relè a, pile asanblaj-up, klas materyèl, ak kondisyon andirans olye ke yo kopye soti nan yon spesifikasyon jenerik Stamping.

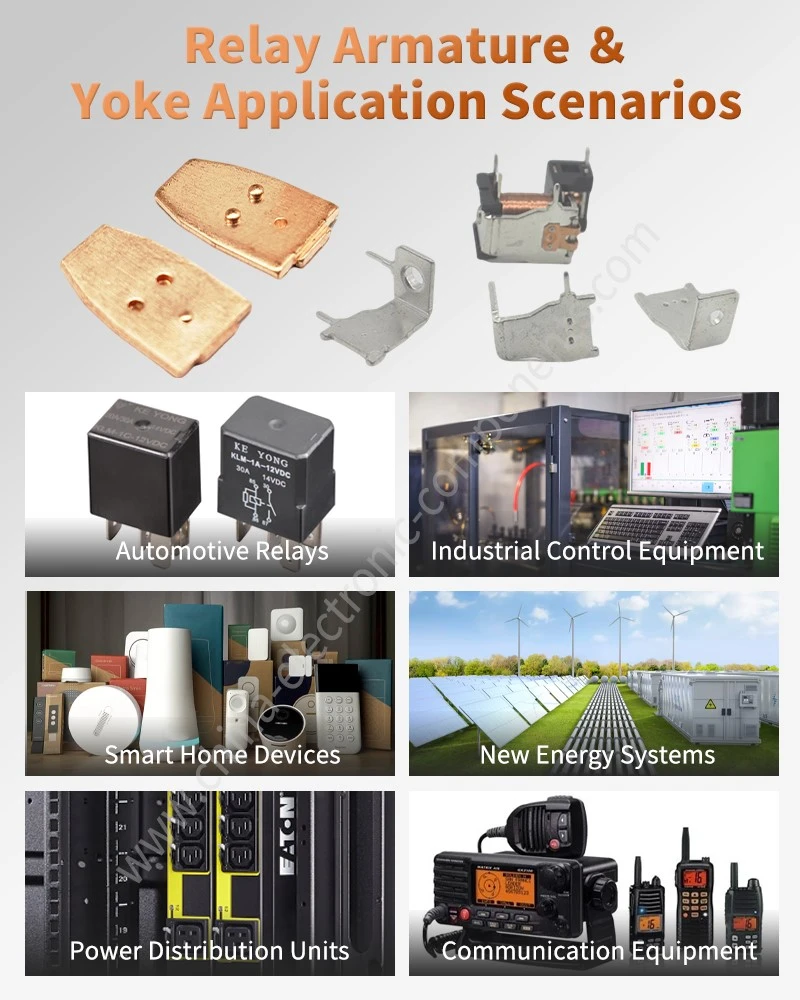

Relè Armature Stamping Pati: Poukisa Burr ak Flatness Matter

Armature a patikilyèman sansib a deformation paske mouvman li yo afekte dirèkteman espas elektwomayetik lè a. Yon kwen kout pwen ak Burr twòp ka entèfere ak jouk bèf la oswa asanble prentan, pandan y ap estrès Stamping rezidyèl ka lakòz deformation gradyèl apre fòme.



Pou pati ki gen gwo -volim relè relè Stamping, kontwòl pwosesis ta dwe kouvri:

Dezabiye epesè materyèl ak dite.
Pwogresis -otorizasyon mouri.
Mete kout pyen ak mouri.
Pilòt-pozman pozisyon.
Fòme wotè.
Burr direksyon ak wotè.
Flatness apre fòm final la.
Verifikasyon dimansyon CMM.

Mande Evalyasyon DFM ak Sitasyon gratis







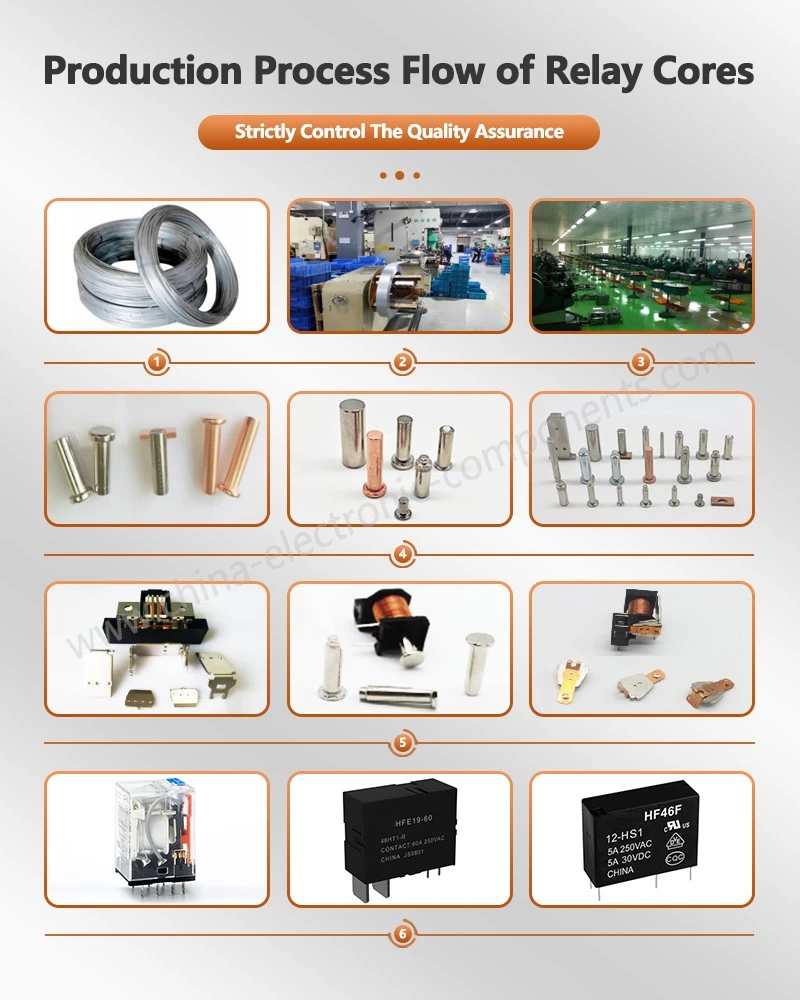

Yon founisè nwayo relè pa ka reyalize presizyon pwodiksyon ki estab atravè enspeksyon final la pou kont li. Konsistans dimansyon yo dwe bati nan mouri a Stamping pwogresif, sistèm manje materyèl, estrikti pilòt, ak orè antretyen prevantif.

Yon zouti tipik pwogresif ka konbine:

Bann manje ak pwezante pilòt.
Piercing nan twou aliye ak fonksyonèl.
Notch ak pwofil blanking.
Relief oswa fòme lokal.
Karakteristik koube ak envante.
Separasyon final la ak teren konpayi asirans lan.

Chak estasyon afekte jeyometri en. Yon ti devyasyon pozisyon nan yon estasyon piercing bonè ka vin yon pwoblèm asanble apre plizyè operasyon fòme ki vin apre.



Pwogresis Kontwòl mouri: IATF 16949 Varyab Pwosesis

Pou yon founisè eleman relè IATF 16949, kapasite pwosesis yo ta dwe demontre sou karakteristik fonksyonèl olye ke konte sèlman sou fen-de-enspeksyon dimansyon liy.

Kontwòl kle yo enkli:

Siveyans Cpk/Ppk pou dimansyon kritik yo deziyen.
Premye -enspeksyon moso apre konfigirasyon zouti.
Chèk dimansyon ki baze sou chak èdtan oswa pa pakèt-dapre plan kontwòl.
Siveyans mete kout pyen ak mouri.
Verifikasyon longè-feed.
Dezabiye-deteksyon pozisyon.
Antretyen zouti prevantif ki baze sou konte konjesyon serebral.
Trasabilite soti nan bobin materyèl anvan tout koreksyon-nan eleman relè fini.

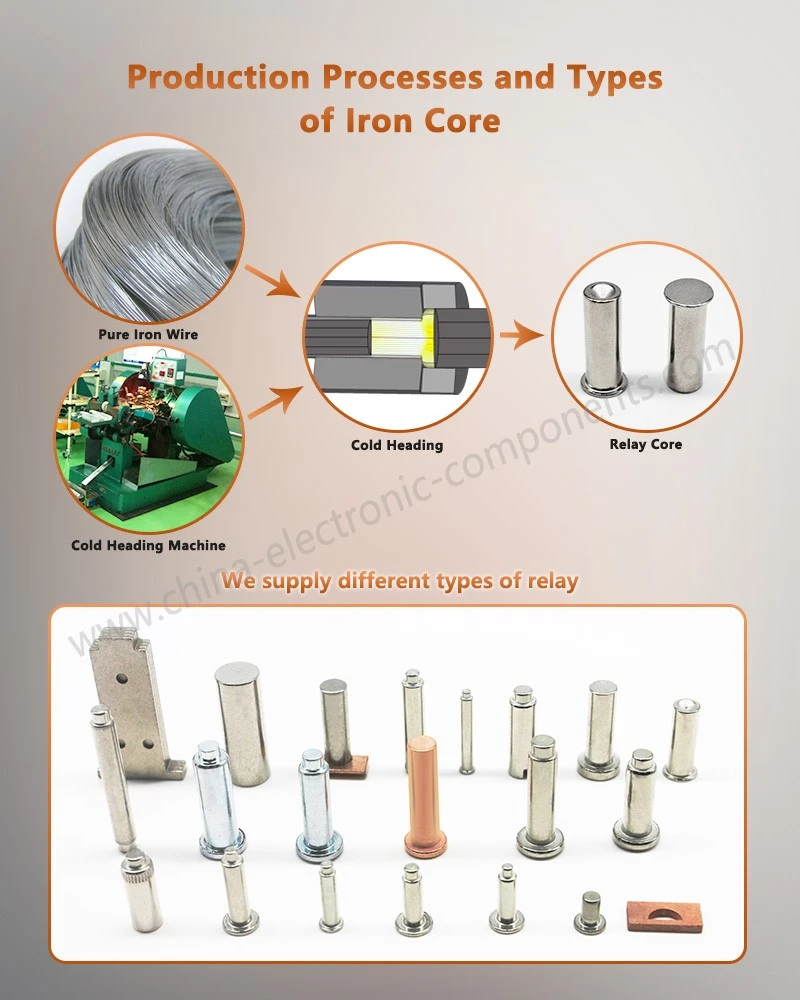

Seleksyon materyèl: C2680 kwiv vs Ferromagnetic Relay Steel

Nwayo ak jouk bèf jeneralman mande pou materyèl feromayetik olye ke alyaj kwiv trè kondiktif. Kwiv tankou C2680 se nòmalman itilize pou konpozan elektrik oswa estriktirèl kote konduktivite ak fòmabilite yo mande, pa kòm chemen prensipal la mayetik.



Materyèl	Pwopriyete Prensipal	Aplikasyon tipik	Apwopriye sikwi mayetik
Ba-kabòn elektrik/mayetik asye	Segondè pèmeyabilite mayetik	Nwayo relè, jouk bèf, armature	Segondè
C2680 kwiv	Bon konduktiviti ak fòmabilite	Tèminal ak konpozan kondiktif	Ba
C1100 kwiv pi bon kalite	Jiska 100% IACS konduktiviti	Busbars, tèminal, pati kondiktif	Trè ba
Nerjaveèi asye	Rezistans korozyon	Springs, parantèz, plak pwotèj	Klas-depandan



Seleksyon materyèl ta dwe Se poutèt sa kòmanse ak pèmeyabilite mayetik, coercivity, konpòtman saturation, dite, ak fòmabilite Stamping, ki te swiv pa korozyon ak kondisyon asanble.



Stamping Clearance ak mete zouti

Pwogresis -otorizasyon mouri afekte dirèkteman:

Wotè Burr.
Rapò -zòn taye.
Frakti-jeometri zòn.
Chaj kout pyen.
Deformation kwen.
Lavi zouti.

Lè clearance vin twòp akòz kout pwen oswa mouri mete, zòn nan ka zo kase ogmante ak kwen an kout pwen vin mwens kontwole. Twòp sere clearance ka ogmante chaj zouti ak akselere chipping kwen.



Objektif pwodiksyon an ta dwe yon fenèt pwosesis kontwole olye ke clearance ki pi piti posib.



Telechaje spesifikasyon Relay Stamping







Motè-rele lòj yo fè eksperyans eksitasyon mekanik repete nan Vibration motè a, opinyon wout la, aksyon elektwomayetik, ak ekspansyon tèmik. Se poutèt sa, asanble nwayo relè a dwe kenbe relasyon dimansyon nan tout sik sèvis li yo.

Twa varyab yo patikilyèman enpòtan:

Estabilite mayetik-gap lè a
Retansyon mekanik
Estrès rezidyèl ak deformation

Yon eleman ka pase yon premye enspeksyon dimansyon epi li toujou echwe apre Vibration si Stamping -pwovoke estrès, fòme deformation, oswa sipò ensifizan chanje pozisyon armati a.



Mayetik Air Gap ak Mouvman Armature

Fòs mayetik ki te pwodwi pa yon relè fòtman enfliyanse pa diferans lè efikas la. Kòm diferans lè a ogmante, repiyans mayetik ogmante ak fòs la atire ki disponib diminye.

Pou rezon sa a, karakteristik sa yo ta dwe kontwole:

Pol{0}}jeometri figi.
Plante enduit.
Aliyman jouk bèf.
Konsantrisite nwayo.
Rivet oswa pozisyon jalonj.
Pozisyon koòdone prentan.
Pèpendikularite asanble.

Pou asanble relè presizyon, enspeksyon dimansyon yo ta dwe fè distenksyon ant dimansyon referans ak dimansyon fonksyonèl mayetik.



Ekspansyon tèmik ak kondisyon fonksyònman 125-150 degre

Konpozan lòj-motè yo ka rankontre tanperati ki wo selon achitekti machin yo ak pozisyon enstalasyon yo. Diferan materyèl elaji nan diferan pousantaj, chanje clearances asanble ak aliyman mayetik.



Se poutèt sa, yon pwogram validation pratik ta dwe korelasyon:



Tès Varyab	Objektif Jeni
Anbyen dimansyon enspeksyon	Etabli debaz
Ekspozisyon tanperati ki wo-	Verifye estabilite dimansyon
Tèmik monte bisiklèt	Evalye ekspansyon/kontraksyon repete
Tès Vibwasyon	Detekte detachman ak deformation
Andirans mekanik	Verifye mouvman armati ki repete
Andirans elektrik	Korele pèfòmans mayetik ak kontak



Paramèt tès yo ta dwe swiv spesifikasyon relè kliyan an ak kondisyon kalifikasyon otomobil aplikab olye ke yo sèvi ak yon sèl tanperati inivèsèl oswa pwofil Vibration.





Pou yon founisè eleman relè otomobil, kontwòl kalite dwe pwolonje soti nan enspeksyon bobin asye fèk ap rantre nan Stamping pwogresif, fòme, netwaye, enspeksyon, anbalaj, ak trasabilite anpil.



Yon estrikti kontwòl solid nòmalman konbine APQP, PPAP Nivo 3, PFMEA, Plan Kontwòl, MSA, SPC, ak enspeksyon final la.



Dokimantasyon PPAP Nivo 3 pou Pati Stamping Nwayo Relè otomobil yo

Yon pake kalifikasyon kliyan ka gen ladan:

Pati desen ak espesifikasyon jeni.
Dyagram koule pwosesis.
PFMEA.
Kontwòl Plan.
Rapò enspeksyon dimansyon.
Sètifikasyon materyèl.
Premye etid kapasite pwosesis.
MSA / Kalib R&R.
Apwobasyon aparans kote sa aplikab.
Egzanp pwodiksyon pati.
Enfòmasyon sou zouti.
Pwosesis-chanjman dosye yo.

Pou ekip CPO ak QA, objektif la se trasabilite soti nan desen karakteristik → estasyon pwosesis → metòd mezi → dosye kontwòl → pwodiksyon anpil.



Enspeksyon CMM pou Jeyometri Nwayo ak Jug

Yon sistèm enspeksyon CMM ka verifye relasyon pozisyon konplèks ki difisil pou kontwole ak mezi konvansyonèl yo.

Mezi tipik CMM yo enkli:

Pozisyon twou-a-twou.
Poto mayetik -kote figi.
Jeyometri pwofil.
Flatness.
Paralelis.
Wotè fòme.
Dat-a-relasyon prezante.

Pou pwodiksyon gwo-volim, CMM ta dwe nòmalman sèvi kòm yon zouti verifikasyon ak kapasite, pandan y ap mezi devwe ak enspeksyon otomatik bay siveyans pwodiksyon pi rapid.

















































































Prevansyon Defo: Soti nan Stamping Burrs nan dezayaj mayetik



Defo	Pwosesis Pwosesis Kòz	Metòd deteksyon	Aksyon Korektif
Twòp burr	Die clearance / mete zouti	Mezi optik	Retabli clearance mouri
Twou-devyasyon pozisyon	Feed oswa pilòt erè	CMM / vizyon	Ajiste sistèm pilòt/manje
Deformation armature	Estrès rezidyèl / fòme	Kalite plat	Optimize sekans fòme
Kwen fann	Twòp fòmasyon souch	Vizyèl / mikwoskopi	Modifye kondisyon reyon/materyèl
Varyab fòs mayetik	Varyasyon -gap lè a	Tès fonksyonèl	Kontwole jeyometri nwayo-armature
Entèferans asanble	Devyasyon pwofil	Ale/non-ale mezire	Pwofil mouri kòrèk
Kowozyon sifas	Kondisyon materyèl/depo	Tès vizyèl / sèl	Amelyore pwoteksyon materyèl



Prensip kle a se prevansyon defo nan estasyon pwosesis la, pa klasman konpozan defo apre pwodiksyon konplè a.





Lè w ap chwazi yon founisè eleman relè IATF16949, akizisyon ta dwe evalye kapasite fabrikasyon ansanm ak validation jeni.

Yon odit founisè ta dwe kouvri:

Pwogresis Stamping laprès kapasite.
Konsepsyon zouti ak antretyen.
Traçabilité materyèl.
CMM ak enspeksyon dimansyon.
SPC aplikasyon.
PFMEA ak entegrasyon Plan Kontwòl.
Kapasite PPAP Nivo 3.
Kondisyon trasabilite otomobil.
Jesyon chanjman pwodiksyon an.
Egzanp-a-konsistans pwodiksyon an mas-.

Matrice Evalyasyon Founisè pou Stamping Armature Relè



Atik Evalyasyon	Prèv obligatwa	Jeni enpòtans
IATF 16949	Sètifikasyon valab	QMS otomobil
Stamping pwogresif	Dosye pwodiksyon	Konsistans volim
Antretyen zouti	Dosye antretyen	Estabilite dimansyon
CMM	Dosye kalibrasyon yo	Verifikasyon jeyometri
Traçabilité materyèl	Sètifika Mill/anpil dosye	Konsistans mayetik
SPC	Dosye kapasite yo	Kontwòl varyasyon
PPAP Nivo 3	Pake soumèt	Apwobasyon kliyan
Trasabilite	Dosye -anpil	Analiz echèk
Kontwòl chanjman pwosesis	Dosye ECN	Kontwòl konfigirasyon
Validasyon fonksyonèl	Rapò tès kliyan	Pèfòmans relè



Konparezon founisè ki pi itil la baze sou kapasite pwosesis dokimante ak trasabilite olye ke kantite laprès nominal oswa volim pwodiksyon maksimòm.





Nwayo relè pwototip ak armati souvan ekspoze pwoblèm konsepsyon ki difisil pou idantifye nan done CAD poukont yo.



Pandan revizyon DFM, enjenyè yo ta dwe tcheke:

Minimòm reyon koube.
Direksyon woule materyèl.
Distans twou-a-bò.
Burr direksyon.
Pwogresis-konsepsyon transpòtè mouri.
Fòme sekans.
Estrikti done kritik.
Aksesiblite enspeksyon.
Potansyèl springback.
Bobin-estabilite manje.

Yo ta dwe itilize yon echantiyon T1 pou valide tou de jeyometri pati ak posibilite fabrikasyon.

Pou pwodiksyon an mas, menm dimansyon fonksyonèl yo dwe rete estab apre antretyen zouti, chanjman materyèl -anpil, ak pwodiksyon long.



Mande Evalyasyon DFM ak Sitasyon gratis





Anvan lage RFQ, pake teknik la ta dwe defini paramèt ki afekte dirèkteman pèfòmans mayetik ak mekanik.

Desen ak done materyèl

Espesifye:

Klas materyèl ak estanda aplikab.
Epesè materyèl ak tolerans.
Kondisyon pou pwopriyete mayetik-kote sa aplikab.
Tretman sifas yo.
Dimansyon kritik.
Datums ak GD&T.
Burr limit.
Plate ak paralelis.
Fòme dimansyon.
Anbalaj ak korozyon-kondisyon pwoteksyon.

Kalite ak Validasyon Done

Pou yon pwogram otomobil, defini:

IATF 16949 QMS kondisyon yo.
Kondisyon pou soumèt PPAP Nivo 3.
Karakteristik Plan Kontwòl.
PFMEA severite ak kontwòl ensidan.
MSA / Gauge R&R kondisyon yo.
Cpk/Ppk objektif pou karakteristik deziyen yo.
Traçabilité materyèl.
Frekans enspeksyon dimansyon.
Zouti-chanje ak trete-chanjman pwosedi apwobasyon yo.

Yon spesifikasyon klè anpeche pwoblèm nan akizisyon komen nan konpare founisè lè l sèvi avèk definisyon diferan nan "Stamping presizyon."





Ki dokiman PPAP ki nòmalman obligatwa pou Stamping nwayo relè otomobil?

Yon pake PPAP Nivo 3 tipik gen ladan desen, koule pwosesis, PFMEA, Plan Kontwòl, MSA, rezilta dimansyon, sètifikasyon materyèl, etid kapasite, ak echantiyon pwodiksyon apwouve. Kondisyon espesifik kliyan-yo ka ajoute validation oswa done tès fonksyonèl yo.



Ki jan yo ka relè pati Stamping armati kenbe ± 0.01 mm presizyon dimansyon?

Tolerans la dwe sipòte pa konsepsyon kontwòl pwogresif-mouri, manje egzat bann, pozisyon pilòt, antretyen zouti, SPC, ak verifikasyon CMM. Se pa tout karakteristik ki mande pou ± 0.01 mm; dimansyon kritik mayetik ak asanble yo ta dwe resevwa kontwòl pi sere.



Kouman se pwogresif Stamping zouti lavi kontwole pounwayo relè otomobil?

Lavi zouti kontwole atravè seleksyon materyèl kout pyen ak mouri, jesyon clearance, antretyen prevantif, siveyans konjesyon serebral-kont, SPC dimansyon, ak ranplasman pwograme nan eleman mete anvan dimansyon kritik flote deyò plan kontwòl la.
