Soudi ultrasons vs soude rezistans pou asanble kontak elektrik ak Busbars

Soudi ultrasons rantre nan metal kondiktif atravè vibrasyon mekanik segondè -frekans ak chofaj esansyèl limite, pandan y ap soude rezistans jenere yon zòn fizyon lokalize atravè kouran elektrik ak rezistans kontak. Pou asanble elektrik kontak ak busbars, seleksyon an depann sou konbinezon materyèl, epesè seksyon, akseptab ekspoze tèmik, fòs taye obligatwa, ak rezistans elektrik nan jwenti a fini.



Desizyon an jeni se pa tou senpleman "ki pwosesis soude ki pi fò." Jwenti a dwe kenbe ba rezistans elektrik, fòs mekanik kontwole, lyezon metaliji ki estab, presizyon dimansyon, ak bon jan kalite pwodiksyon repete apre Stamping ak asanble.







Lyezon tanperati ki ba-pou AgSnO₂-Cu asanble kontak

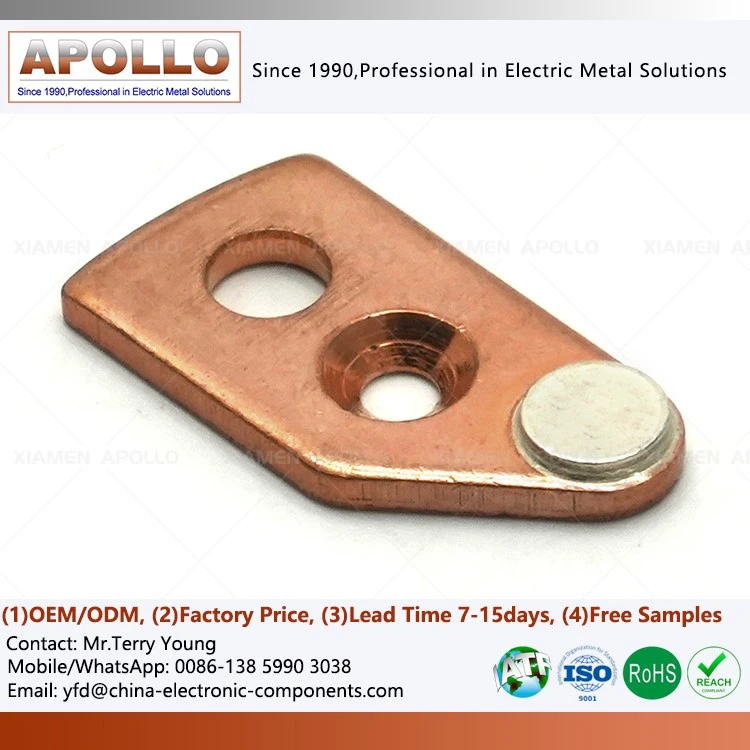

Soude à se patikilyèman aplikab lè kontak elektrik la gen yon alyaj ajan ak substra a se kwiv. Yon asanble soude kontak à ka kreye yon kosyon solid -eta san yo pa mande pou tout koòdone jwenti yo rive nan tanperati k ap fonn materyèl debaz yo.



Aplikasyon tipik yo enkli:

AgSnO₂-Cu asanble kontak ki egzije ekspoze tèmik limite nan alyaj ajan an.
Cu-Cu koneksyon fil trese kote deformation fil yo dwe rete kontwole.
Fèy kwiv mens, pil papye, tèminal, ak kondiktè fleksib.
Batri ak pouvwa -koneksyon elektwonik kote chalè twòp ka domaje izolasyon adjasan yo.
Pon kontak elektrik ki mande rezistans kontak konsistan apre rantre nan.

Mekanis soude a konbine presyon bloke kontwole ak Vibration ultrasons. Sifas oksid ak kontaminan yo deranje nan koòdone a, pandan y ap lokalize deformation plastik ogmante zòn nan kontak metalik reyèl.

Pou kalifikasyon pwodiksyon, varyab kritik yo pa limite a frekans ultrasons. Anplitid soude, fòs soude, enèji, tan sik, dite materyèl, zòn sipèpoze, ak kondisyon sifas yo dwe kontwole kòm yon fenèt pwosesis.



AgSnO₂-Copper Joint Varyab

Varyab	Konsiderasyon Jeni	Konsantre kalite tipik
materyèl kontak AgSnO₂	Ajan-fèblan-ksid alyaj kontak elektrik	Evite twòp degradasyon tèmik
Substra kwiv	C1100 / segondè -kòb konduktivite	Kenbe konduktiviti ak estabilite dimansyon
Epesè jwenti	Mens-fèy ak estrikti kouch	Anpeche twòp deformation
Soude fòs	Detèmine presyon koòdone	Lyezon ki estab san yo pa kraze
Anplitid ultrasons	Kontwole friksyon koòdone ak deformation	Evite twòp-soude
Soude enèji	Korele ak konsistans lyezon	Etabli fenèt pwosesis atravè DOE
Rezistans elektrik	Endike bon jan kalite -chemen aktyèl la	100% oswa echantiyon -verifikasyon rezistans ki baze sou
Chea fòs	Endike entegrite mekanik	Korele done tès destriktif ak paramèt soude







Rezistans soude itilize kouran elektrik ki pase nan materyo yo pou jenere chofaj Joule lokalize. Chalè ki pwodui nan koòdone a apeprè ki gen rapò ak:



Q=I²Rt



kote I se aktyèl la soude, R se rezistans elektrik la, ak t se dire aktyèl la.

Sa a fè fòs elektwòd, aktyèl, tan soude, rezistans materyèl, ak jeyometri kontak dirèkteman gen rapò ak fòmasyon soude.

Pou pi epè konpozan so, soude tach rezistans ka jenere yon zòn fizyon defini ak pi gwo pénétration pase anpil pwosesis solid-konekte. Sa fè li apwopriye pou rezistans soude kontak kwiv, pon elektrik so, tèminal, ak konpozan kondiktif multi.



Rezistans soude nan C1100 Copper Components

Copper prezante yon defi soude rezistans espesifik- paske rezistans elektrik li ba epi konduktiviti tèmik li wo. Se poutèt sa, yon gwo aktyèl ka oblije jenere ase chalè lokalize.



Jeni pwodiksyon nòmalman konsantre sou:

Jeyometri elektwòd ak zòn kontak.
Elektwòd fòs estabilite.
Soude-repetibilite aktyèl la.
Karakteristik aktyèl monte ak tonbe.
Epesè fèy ak pile-.
Sifas oksidasyon ak kontaminasyon.
Mete elektwòd.
Dyamèt nugget ak pénétration.
Post-soude rezistans elektrik.
Tès destriktif taye oswa kale.



Yon pon kontak rezistans -soude pa ta dwe kalifye sèlman atravè enspeksyon vizyèl. Fòmasyon nugget, fòs mekanik, rezistans elektrik, ak mòd echèk bezwen korelasyon ak fenèt pwosesis soude a.



Mande Evalyasyon DFM ak Sitasyon gratis





C1100 Copper vs AgSnO₂ Materyèl Kontakte

Konbinezon materyèl la detèmine si opinyon tèmik oswa deformation mekanik se kontrent jeni dominan an.



Paramèt	Soudi à	Rezistans soude
Mekanis prensipal lyezon	Liaison mekanik eta solid-	Rezistans-pwodwi chofaj lokalize
En materyèl k ap fonn	Nòmalman evite	Zòn fizyon souvan fòme
Chalè-zòn ki afekte yo	Relativman limite	Plis lokalize men pi wo tanperati pik
Fèy kwiv mens	Trè apwopriye	Apwopriye ak paramèt optimize
Copper galon	Trè apwopriye	Pi difisil pou estrikti amann-
Epè kòb kwiv mete so	Aplikasyon-depandan	Byen adapte
AgSnO₂ kontak	Apwopriye kote ekspoze tèmik yo dwe limite	Posib ak D' chalè kontwole
Weld nugget	Se pa karakteristik prensipal la kalifikasyon	Karakteristik kalite prensipal-soude
Elektwòd egzijans	Sistèm kòn/anvil	Elektwòd obligatwa
Mete elektwòd	Mete zouti depann sou materyèl ak anplitid	Varyab pwodiksyon enpòtan
Validasyon tipik	Chea + rezistans elektrik + metalografi	Nugget + taye / kale + rezistans elektrik
Optimizasyon pwosesis	Fòs + anplitid + enèji + tan	Kouran + fòs + tan + jeyometri elektwòd



Copper-a-Copper Trese Fil

Copper galon prezante yon pwoblèm rantre diferan de tòl so. Seksyon endividyèl yo gen ti -kouch transvèsal ak kouch oksid, pandan y ap twòp tèmik ka lakòz rkwit lokal oswa deformation endezirab.

Soude à ka konsolide plizyè fil kòb kwiv mete kont yon tèminal kwiv pandan y ap kenbe yon chalè relativman kontra -rejyon ki afekte.



Objektif jeni a se reyalize:

Ba rezistans elektrik + ase fòs rale / taye + kontwole konsolidasyon strand.

Se poutèt sa, yon spesifikasyon pwodiksyon ta dwe defini rezistans elektrik akseptab ak mòd echèk mekanik olye ke repoze sèlman sou aparans soude.





Yon koneksyon elektrik soude gen de fonksyon endepandan:

Pote kouran ak pèt elektrik kontwole.
Siviv chaj mekanik pandan asanble ak sèvis.

Yon jwenti ka gen fòs mekanik akseptab pandan y ap ekspoze twòp rezistans elektrik. Okontrè, yon jwenti ki ba -rezistans ka pa gen ase fòs mekanik.



Mezi Rezistans elektrik

Kat -mesi Kelvin fil pi pito lè rezistans sib la ase ba pou plon ak rezistans kontak ta afekte mezi a.

Sistèm tès la ta dwe kontwole:

Tès aktyèl.
Pozisyon sonde.
Direksyon mezi.
Kontak presyon.
Tanperati.
Estabilizasyon tan.
Frekans echantiyon.

Pou koneksyon kwiv ki wo -aktyèl, valè rezistans yo ta dwe korelasyon ak jeyometri kondiktè ak zòn efikas -pote aktyèl olye ke entèprete kòm yon nimewo izole.



Tès taye ak rale

Validasyon mekanik ka gen ladan:

Tès -shear lap.
Retire -tès la.
Peel tès pou estrikti kouch.
Tès tensile nan tèminal yo.
Analiz transvèsal-destriktif.

Mòd echèk la bay plis enfòmasyon. Yon ka zo kase nan materyèl paran an endike yon kondisyon pwosesis diferan de yon separasyon entèfas.







IATF 16949 Kontwòl Pwosesis pou Kontak Soude

Pou konpozan kontak elektrik otomobil, yo ta dwe trete soude kòm yon pwosesis espesyal kontwole olye ke yon operasyon asanble izole.

Yon plan kontwòl pwodiksyon ka gen ladan:

Verifikasyon materyèl k ap rantre.
CMM dimansyon enspeksyon.
Stamping-siveyans pwosesis.
Siveyans paramèt Weld.
Elektwòd oswa kòn tcheke kondisyon.
Tès rezistans elektrik.
Validasyon taye-fòs.
Enspeksyon metalografik.
Trasabilite pa pakèt oswa anpil pwodiksyon.
MSA ak kalib R&R.
SPC pou dimansyon kritik ak karakteristik soude.

Pou soumèt PPAP Nivo 3, founisè a ka bezwen etabli yon relasyon dokimante ant DFMEA → PFMEA → Plan Kontwòl → Enstriksyon Travay → dosye enspeksyon → etid kapasite → rezilta validasyon.



Enspeksyon CMM ak ± 0.01 mm kontwòl dimansyon

Asanble soude a dwe kenbe konpatibilite dimansyon ak kontak en, relè, fuse, switchgear, oswa asanble busbar la.

Tou depan de jeyometri pwodwi a, dimansyon kritik yo ka enkli:

Kontakte-pozisyon sant lan.
Dyamèt twou.
Tèminal plat.
Kote soude.
Kontak wotè.
Bend ang.
Longè an jeneral.
Epesè fèy kwiv.

Pou konpozan ak so presizyon, dimansyon chwazi yo ka kontwole a ± 0.01 mm, sijè a desen pwodwi aktyèl la ak pile tolerans fonksyonèl -up.

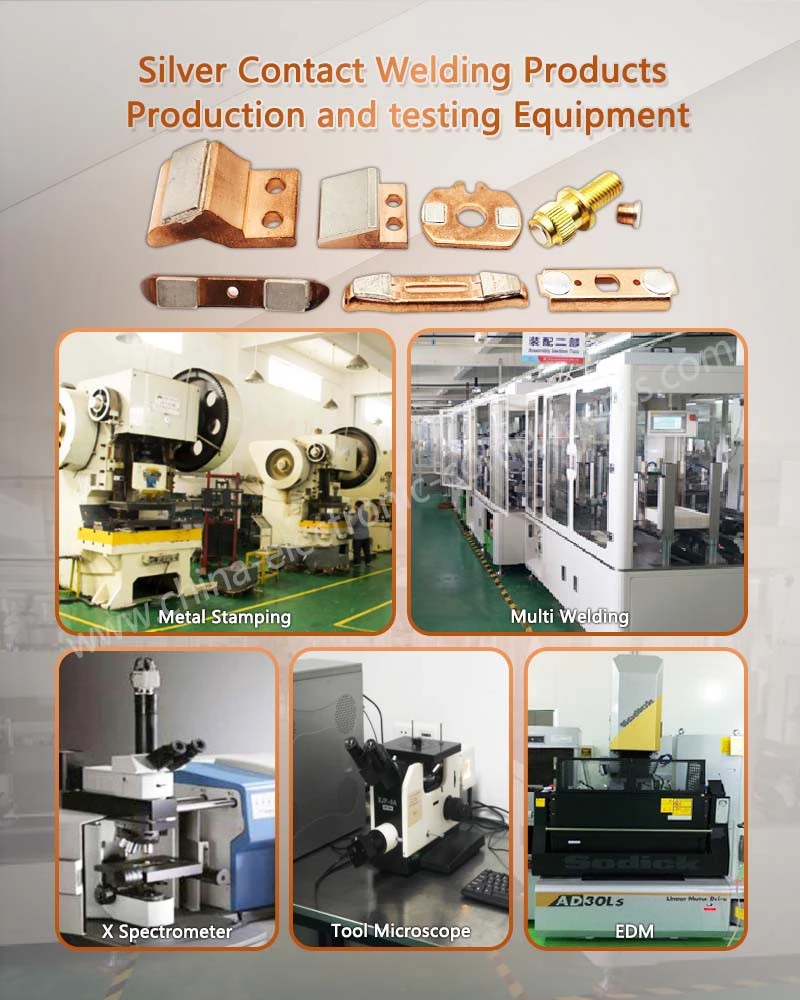

Yon founisè pon kontak soude ta dwe evalye kont chèn fabrikasyon konplè olye ke kapasite soude pou kont li.



Atik kalifikasyon	Verifikasyon Rekòmande
Materyèl kri	Sètifika materyèl ak verifikasyon konpozisyon
Stamping	Enspeksyon dimansyon ak dosye pwosesis zouti-
Soude	Fenèt paramèt ak validation pwosesis
Pèfòmans elektrik	Ba{0}}mezi rezistans
Pèfòmans mekanik	Tès taye / tansyon / kale
Metaliji	-Koup transvèsal ak enspeksyon mikwoskopik
Presizyon dimansyon	Enspeksyon CMM
Trasabilite	Dosye pwodiksyon anpil-nivo
Bon jan kalite otomobil	IATF 16949 sistèm
Pake soumèt	Kapasite PPAP Nivo 3
Konfòmite anviwònman an	Dokiman RoHS / REACH
Pwosesis kapasite	SPC / Cp / Cpk kote yo espesifye



Yon founisè ki kapab Stamping men li pa kapab korelasyon paramèt soude ak rezistans ak rezilta mekanik kreye travay kalifikasyon adisyonèl pou achtè a. Modèl apwovizyone pi pito a se youn kote Stamping, rantre, enspeksyon, trasabilite, ak dokiman PPAP yo jere nan yon sèl sistèm fabrikasyon kontwole.





Soudi à: mens kwiv, galon ak ba tèmik ekspoze

Chwazi soude ultrasons lè konsepsyon an mande:

Konsolidasyon galon kwiv.
Mens fèy kondiktif.
Chofaj esansyèl limite.
Antre nan-eta solid.
AgSnO₂-a-kontak kòb kwiv mete rantre nan.
Konpak zòn koneksyon elektrik.
Kontwole deformation nan materyèl kondiktif mens.

Rezistans soude: Epè ak tenm soude konpozan ak defini Weld Nuggets

Chwazi soude rezistans lè konsepsyon an mande:

Epè konpozan kwiv so.
Segondè opinyon chalè lokalize.
Defini fizyon pepit.
Debi pwodiksyon segondè.
Pozisyon elektwòd repetitif.
Koneksyon estriktirèl nan pon kontak ak tenm.

Desizyon final pwosesis la ta dwe baze sou pile materyèl -leve, epesè, jeyometri jwenti, sib rezistans elektrik, egzijans chaj mekanik-, sansiblite tèmik, ak volim pwodiksyon an.



Telechaje Kontakte spesifikasyon konsepsyon asanble





Yon asanble kontak elektrik kalifye ta dwe gen twa fòm konplemantè prèv.



Validasyon elektrik

Mezire chemen aktyèl la ranpli epi etabli ranje rezistans akseptab anba kondisyon tès defini yo.

Pou jwenti kòb kwiv mete ki ba -rezistans, metòd mezi tèt li vin yon pati nan spesifikasyon la.



Validasyon mekanik

Tès taye oswa tansyon etabli si wi ou non jwenti a ka kenbe tèt ak fòs asanble, Vibration, monte bisiklèt tèmik, ak chaj sèvis.

Kritè akseptasyon an ta dwe presize tou de fòs minimòm ak mòd echèk akseptab la.



Validasyon metalografik

Analiz transvèsal-ka idantifye:

Liaison enkonplè.
Vid yo.
Fant.
Deformation twòp.
Ensifizan pénétration soude.
Twòp chalè-rejyon ki afekte yo.
Jeyometri nugget iregilye.







Anvan yo lage yon asanble kontak soude pou pwodiksyon an mas, desen jeni ak spesifikasyon founisè yo ta dwe defini:



Materyèl: C1100, C2680, AgSnO₂, oswa alyaj ajan espesifye.
Epesè materyèl: fèy aktyèl oswa epesè kondiktè.
Konfigirasyon jwenti: Wis, bou, sipèpoze, galon-a-tèminal, oswa kontakte-a-transpòtè.
Pwosesis soude: soude ultrasons oswa rezistans.
Kondisyon elektrik: Maksimòm rezistans jwenti admisib.
Kondisyon mekanik: taye minimòm oswa fòs rupture.
Egzijans dimansyon: Dimansyon kritik ak tolerans, tankou ± 0.01 mm kote sa aplikab.
Kondisyon sifas: plak, oksidasyon, kontaminasyon, ak kondisyon netwayaj.
Metòd enspeksyon: Kelvin mezi rezistans, CMM, metalografi ak tès destriktif.
Sistèm kalite: IATF 16949 kote kondisyon ekipman pou otomobil aplike.
Soumèt: PPAP Nivo 3 kote kliyan an espesifye.
Konfòmite anviwònman an: kondisyon RoHS ak REACH.





Ki sa ki tipik PPAP Nivo 3 dokiman ki nesesè pou?asanble kontak soude?

PPAP Nivo 3 nòmalman egzije dosye konsepsyon aplikab yo, koule pwosesis, PFMEA, plan kontwòl, rezilta dimansyon, rezilta tès materyèl ak pèfòmans, prèv MSA, done kapasite pwosesis, echantiyon pati, ak PSW, sijè a kondisyon espesifik soumèt kliyan an.



Kouman pou mwen chwazi soude ultrasons pou galon kwiv olye pou yo soude rezistans?

Soude à jeneralman konsidere lè galon kwiv mande consolidation strand ak chofaj en limite. Soude rezistans se pi apwopriye lè jwenti a mande pou yon zòn fizyon defini nan pi epè eleman so.



Ki jan yo teste rezistans elektrik sou yon kontak kwiv soude?

Yon metòd mezi Kelvin kat -fil yo souvan itilize pou jwenti ki ba-rezistans. Espesifikasyon tès la ta dwe defini aktyèl, kote pwofonde, tanperati, kondisyon estabilizasyon, frekans echantiyon, ak maksimòm rezistans jwenti admisib.
