Busbar yo laminated nan PV-plis-depo ak gwo-pouvwa pouvwa sistèm elektwonik: Tandans nan enduktans ki ba pèdi ak konsepsyon fyab

Kòm sistèm elektwonik pouvwa -tankou sa yo pou jenerasyon enèji fotovoltaik, varyateur depo enèji, machin elektrik, ak transpò tren-evolye nan pi gwo dansite pouvwa ak pi wo frekans switching, vitès switch aparèy pouvwa yo ogmante. Kontinwe, enpak paramèt entèn parazit yo sou pèfòmans operasyonèl te vin de pli zan pli enpòtan. Nan seri sa a, busbar laminated yo te evolye soti nan konektè senp pou transmisyon pouvwa nan eleman estriktirèl kritik ki enfliyanse enduktans bouk pouvwa, depase vòltaj, jesyon tèmik, ak konpatibilite elektwomayetik (EMC).



Nan konvètisè pouvwa tradisyonèl yo, busbars prensipalman sèvi pou transmèt DC pouvwa ak bay koneksyon elektrik ant divès kalite inite pouvwa. Sepandan, lè sistèm yo anplwaye aparèy pouvwa ki gen gwo vitès-tankou IGBT, MOSFET SiC, oswa aparèy GaN, gwo di/dt ak dv/dt ki te pwodwi pandan transitwa chanje anplifye efè paramèt parazit nan bouk pouvwa a. Si estrikti busbar la mal fèt, siyifikatif enduktans bouk ki pèdi ka mennen nan depase vòltaj pwononse ak gwo -osilasyon frekans pandan chanje; sa a ogmante estrès vòltaj sou aparèy yo ak mete demand adisyonèl sou kontwòl sistèm EMI.



Se poutèt sa, nan gwo-ekipman konvèsyon pouvwa, seleksyon busbar pa ka baze sèlman sou kapasite aktyèl-pote; Faktè tankou topoloji elektrik, zòn bouk, izolasyon interlayer, konduktiviti tèmik, aliye mekanik, ak distribisyon kouran segondè -frekans yo dwe konsidere tou. Estrikti ki ba -induktans yo vin tounen yon konsantre kle nan konsepsyon entèkoneksyon pouvwa, patikilyèman pou aplikasyon pou chanje vitès segondè-.

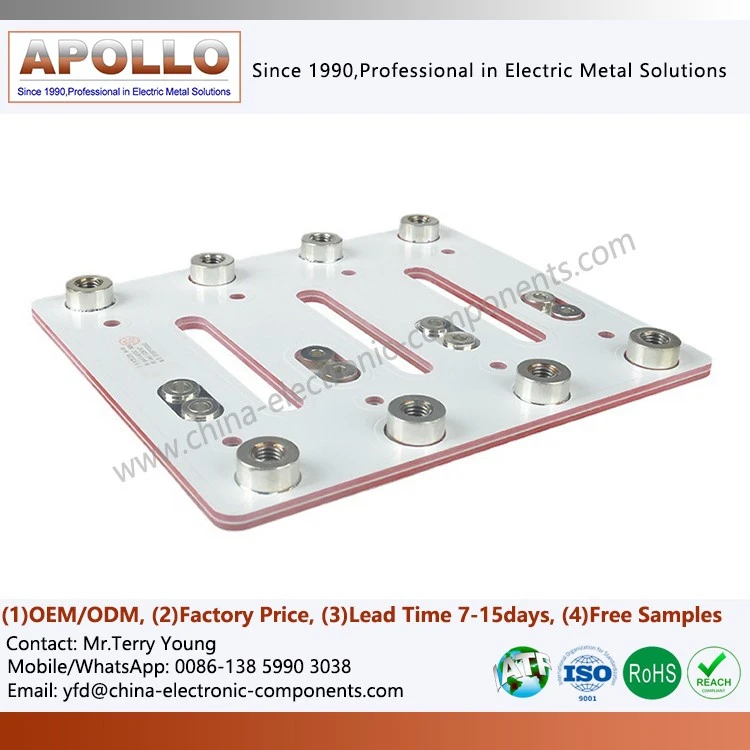

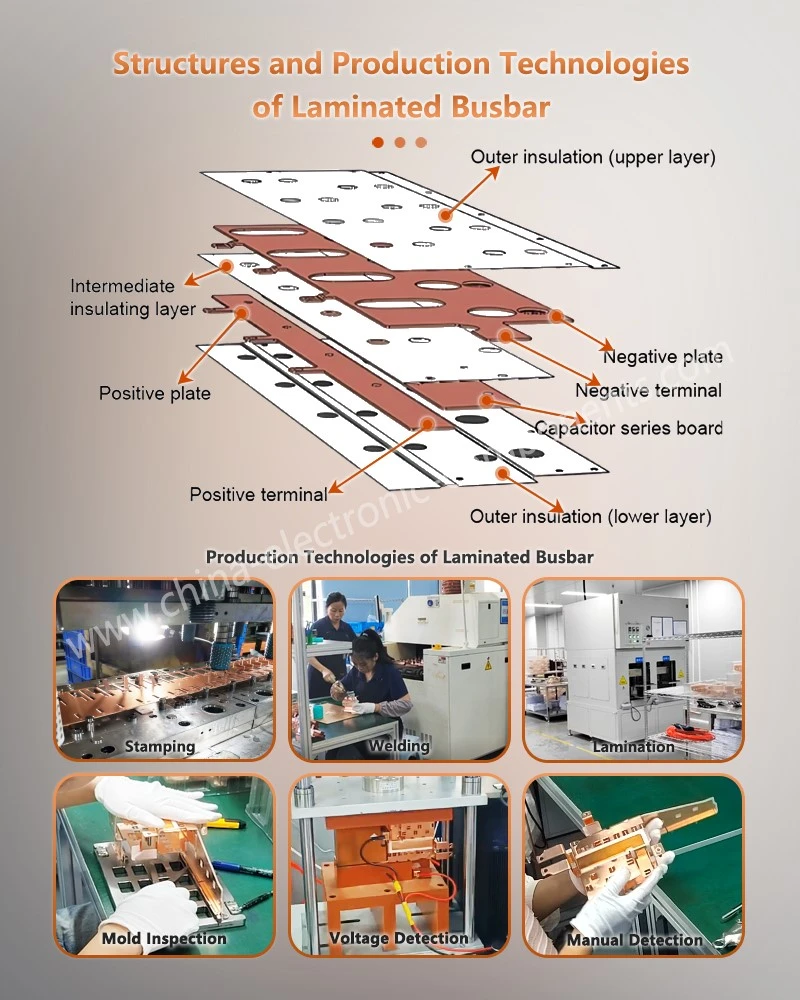

Laminated busbars yo tipikman fòme pa anpile, pwezante, ak laminating de oswa plis plak metal kondiktif ak izolasyon kouch dielectric nan yon konfigirasyon espesifik. Materyèl kondiktè komen yo enkli kòb kwiv mete ak alyaj kwiv, menm si materyèl tankou aliminyòm ka itilize depann sou pwa, pri, ak aktyèl -kondisyon pote. Materyèl izolasyon Interlayer yo dwe satisfè kondisyon sevè konsènan fòs dyelèktrik, rezistans tanperati, estabilite mekanik, ak fyab alontèm -.



Konpare ak tradisyonèl disrè busbars kwiv, avantaj prensipal estrikti laminated la se kapasite li nan pozisyon chemen kondiktif nan polarite opoze oswa potansyèl diferan nan pwoksimite. Lè kouran k ap koule nan direksyon opoze pase nan kondiktè adjasan yo, jaden mayetik respektif yo anile pasyèlman youn ak lòt, kidonk diminye enèji efikas jaden mayetik la ak enduktans parazit nan bouk la komitasyon.



Pou konvètisè gwo -pouvwa, estrikti sa a patikilyèman byen-pou minimize chemen komitasyon aktyèl ant otobis DC a ak modil pouvwa yo. Avèk bon konsepsyon, yon busbar pa sèlman fasilite transmisyon aktyèl segondè, men tou redwi zòn nan bouk komitasyon frekans segondè nan nivo estriktirèl, kidonk kreye kondisyon opere ki pi estab pou aparèy pouvwa gwo vitès.



Konte kouch busbar yo varye selon topoloji sikwi a. Pa egzanp, yon konvètisè de-nivo ta ka itilize yon estrikti de-kouch (pòl pozitif ak negatif), tandiske yon konvètisè milti-nivo ka mande plis kouch-tankou yon pwen net oswa lòt nivo potansyèl{-sa ki lakòz yon konfigirasyon milti{-kouch tankou yon twa{{7}kouch ba. Kòm kantite kouch ogmante, pwoblèm konsènan izolasyon elektrik, parazit paramèt kouple, ak jesyon tèmik vin pi konplèks; an konsekans, yon apwòch konsepsyon holistic pwepare a topoloji espesifik la nesesè.







Inductance pèdi nan bouk pouvwa a rive sitou nan kondiktè yo tèt yo, tèminal koneksyon, estrikti entèn nan modil pouvwa, ak aranjman espasyal nan busbars yo. Malgre ke konsèpteur yo pa fè entansyonèlman prezante enduktans sa yo, yo egzèse efè dinamik enpòtan pandan operasyon chanjman gwo -vitès.



Ki baze sou prensip fondamantal endiktif, menm minimòm parazit inductance ka jenere sibstansyèl vòltaj pasajè lè pousantaj chanjman aktyèl la wo. Pou aparèy pou chanje gwo vitès-, yon bouk komutasyon ki twò long oswa yon gwo separasyon ant chemen aktyèl pozitif ak negatif ogmante chans pou depase vòltaj ak gwo -frekans sonnen.



Yon konsantre prensipal nan konsepsyon busbar laminated se minimize distans ki genyen ant chemen aktyèl pozitif ak negatif ak diminye distans koneksyon ant modil pouvwa ak kondansateur lyen DC. Optimize espas kondiktè diminye zòn nan ki fèmen nan bouk la komitasyon, sa ki fè li pi fasil kontwole kouple jaden mayetik ak enduktans parazit bouk.



Se poutèt sa, lè y ap desine busbar laminated pou konvètisè gwo-pouvwa, enjenyè yo dwe konsidere tout bouk komitasyon an olye yo konsantre sèlman sou dimansyon busbar la. Pozisyon relatif kondansateur, modil pouvwa, tèminal koneksyon, ak busbars tout enfliyanse paramèt bouk final yo.





Ba enduktans pa evite bezwen pou konsepsyon tèmik. Kòm pouvwa sistèm ogmante, chaj aktyèl la kontinyèl sou busbar la leve; an menm tan, gwo -sijè chanje vitès segondè-distribisyon aktyèl frekans nan po ak efè pwoksimite.



Nan pi wo frekans, aktyèl la pa rete inifòm distribye atravè seksyon transvèsal kondiktè a, men li gen tandans konsantre nan zòn sifas espesifik yo. Si lajè, epesè, ak espas entèrkouch nan busbar la pa fèt pi byen, pwoblèm tankou ogmantasyon lokalize nan dansite aktyèl la ak ogmantasyon tanperati konsantre ka rive.



Kidonk, konsepsyon seksyon transvèsal -busbar la mande pou balanse aktyèl-kapasite pote, pèt AC, fòs mekanik, ak kondisyon dissipation chalè. Pou konvètisè depo enèji ki gen gwo pouvwa -, anplis de kalkile DC aktyèl -kapasite pote, li esansyèl pou konsidere varyasyon rezistans AC nan frekans aktyèl opere ak verifye konsepsyon an atravè tès ogmantasyon tanperati.



Pandan ke yon estrikti laminated ka diminye zòn bouk aktyèl la, estrikti izolasyon milti-kouch la ka chanje chemen dissipation chalè a soti nan kondiktè a nan eksteryè a. Kontinwe, faktè tankou epesè kouch kòb kwiv mete, materyèl izolasyon, metòd aliye, ak kondisyon refwadisman ekstèn yo dwe konsidere pandan pwosesis konsepsyon an. Diferan estrateji konsepsyon tèmik yo ka mande pou estrikti busbar selon si ekipman an itilize refwadisman natirèl, refwadisman lè fòse-, oswa refwadisman likid.





Nan sistèm aktyèl, enduktans parazit pa limite nan kò prensipal la nan busbar la; paramèt parazit enpòtan ka parèt tou nan zòn koneksyon ant busbar la ak konpozan tankou modil pouvwa, kondansateur, ak lòt pati elektrik.



Boulon koneksyon yo, tranzisyon tèminal yo, viraj lokalize yo, ak chanjman brid nan seksyon transvèsal kondiktè -yo tout ka chanje chemen aktyèl la. Si pwen koneksyon an lwen aparèy pouvwa a, tout bouk komitasyon an ka toujou montre enduktans parazit sibstansyèl, menm si ba prensipal la anplwaye yon estrikti laminated ki ba -.



Se poutèt sa, konsepsyon jeni yo ta dwe minimize estrikti tranzisyon ki pa nesesè yo epi asire kontinwite chemen kouran segondè -frekans yo. Pou sistèm ki mande koneksyon milti-pwen, yo ta dwe kenbe simetri jeyometrik nan mitan branch paralèl yo otank posib pou asire chemen elektrik menm jan ak karakteristik enpedans atravè branch yo.



Prensip konsepsyon menm jan yo aplike nan zòn tankou ba bus laminated pou machin elektrik ak gwo -sistèm kondwi elektrik vòltaj. Kòm sistèm kondwi elektrik evolye nan direksyon pi wo vòltaj ak dansite pouvwa, busbars dwe pa sèlman satisfè kondisyon transmisyon segondè -aktyèl, men tou adapte yo ak espas enstalasyon limite ak estrikti mekanik konplèks.





Nan ekipman endistriyèl pratik, busbars yo raman sitiye nan espas enstalasyon regilye, louvri. Kontrent espasyal strik ki enpoze pa modil pouvwa, kondansateur, koule chalè, tablo kontwòl, ak konpozan estriktirèl souvan nesesite konfigirasyon busbar ki enplike koube, dekoupaj, branch, ak koneksyon milti-kouch. Pou busbar laminated yo itilize nan enstalasyon konplèks, konsantre nan konsepsyon pwolonje pi lwen pase dimansyon kondiktè yo enkli presizyon aliyman ant kouch, fwontyè izolasyon, ak konsistans nan koòdone aliye.



Twou ak dekoupaj nan busbar la chanje chemen aktyèl lokal yo. Si karakteristik sa yo sitiye tou pre zòn komitasyon prensipal yo, aktyèl yo ka fòse yo detounen alantou yo, kidonk afekte dansite aktyèl lokal yo ak paramèt parazit yo. Se poutèt sa, kote, gwosè, ak tretman kwen ouvèti yo dwe evalye pandan faz konsepsyon estriktirèl la pou anpeche kondisyon mekanik aliye yo pa afekte pèfòmans elektrik.



Nan gwo -sistèm vòltaj, konsantrasyon jaden elektrik nan bor kondiktè ak koòdone izolasyon yo dwe adrese tou. Bon itilizasyon reyon, chanfrein, ak enkapsulasyon izolasyon ka diminye amelyorasyon chan elektrik lokal yo epi redwi risk pou echèk izolasyon pandan operasyon alontèm-.





Lè vòltaj otobis DC rive nan nivo plizyè santèn vòlt oswa pi wo, konsepsyon busbar depase senp transmisyon aktyèl la; li dwe konte tou pou clearance, distans creepage, fòs dyelèktrik, ak fyab izolasyon alontèm -.



Nan varyateur vòltaj segondè -, materyèl izolasyon ant kouch kondiktè yo dwe kenbe tèt ak tou de vòltaj opere kontinyèl ak estrès vòltaj repetitif ki te koze pa transitwa chanje. Pou ekipman espesyalize -tankou gwo-vòltaj, eksplozyon-prèv envèrtè busbars-konsepsyon estriktirèl yo dwe tou aliman ak evalyasyon pwoteksyon ekipman (IP), kondisyon anviwònman, ak estanda sekirite.



Seleksyon materyèl izolasyon yo ta dwe konsidere kòm tanperati fonksyònman alontèm -, fòs dyelèktrik, fòs mekanik, rezistans imidite, ak karakteristik aje. Pou sistèm switching gwo-frekans, gwo-vitès, estabilite alontèm-materyèl la anba estrès repetitif dv/dt se tou yon konsiderasyon kritik.



An menm tan an, tou senpleman maksimize epesè izolasyon se pa apwòch la pi bon. Twòp epè izolasyon ogmante espas ki genyen ant kondiktè, kidonk elaji zòn nan bouk komitasyon ak potansyèlman ogmante enduktans parazit. Se poutèt sa, konsepsyon pratik mande pou frape yon balans rezonab ant maj sekirite izolasyon ak objektif pou minimize enduktans.







Kòm ekipman konvèsyon pouvwa vòltaj mwayen- ak wo-evolye, topoloji milti nivo yo ap adopte de pli zan pli nan konvètisè depo enèji, konvètisè frekans endistriyèl varyab-(VFD), ak gwo-sistèm elektwonik pouvwa vòltaj. Pandan twa-estrikti nivo pèmèt estrès vòltaj sou konpozan yo dwe distribye nan plizyè nivo potansyèl yo, yo tou entwodui pi gwo konpleksite nan estrikti busbar la. Lè w ap desine busbar laminated pou twa-nvèsè nivo, ba a dwe anjeneral jere koneksyon elektrik ki enplike tèminal pozitif, net, ak negatif ansanm. Depi chemen komitasyon aktyèl yo ka chanje depann sou eta opere a, konsepsyon busbar la pa ka optimize pou yon sèl eta pou kont li; olye de sa, li dwe akomode bouk komitasyon atravè tout eta switch prensipal yo.



Efò konsepsyon yo bay priyorite tou kenbe simetri jewometrik atravè branch pouvwa yo. Diferans enpòtan nan longè chemen ant branch paralèl yo ka mennen nan distribisyon inegal dinamik aktyèl, sa ki lakòz sèten konpozan yo andire pi wo chaj aktyèl ak estrès tèmik.



Sa a se yon rezon prensipal ki fè busbars milti-kouch yo gen anpil valè nan ekipman gwo-pouvwa. Lè yo konbine plizyè kouch kondiktè ak materyèl izolasyon, busbars sa yo pèmèt koneksyon kontra enfòmèl ant ki enplike plizyè potansyèl vòltaj ak branch nan yon anprint limite, pandan y ap ofri pi gwo fleksibilite konsepsyon konsènan kontwòl enduktans ak layout mekanik.





Aplikasyon busbar laminated te elaji pi lwen pase ekipman tradisyonèl endistriyèl yo nan sektè tankou depo enèji, otomobil, telekominikasyon, informatique, transpò tren, ak machin endistriyèl segondè-.



Nan kondui frekans varyab (VFDs) ak sistèm kontwòl motè, ba -inductance busbars diminye chemen komitasyon segondè-frekans yo ant konpozan pouvwa ak kondansateur lyen DC-; kidonk, busbar laminated yo se yon chwa estanda pou achitekti VFD. Pou kontwolè motè ki gen gwo -pouvwa, konsepsyon yo dwe konsidere tou pou gwo kapasite aktyèl-pote, sikilasyon tèmik, ak vibrasyon mekanik.



Sant done yo ak gwo-sistèm enfòmatik pèfòmans yo souvan mande gwo dansite pouvwa ak anprint enstalasyon kontra enfòmèl ant. Yo ka ranje busbars nan konfigirasyon milti-kouch nan kabinèt pou sèvi founiti elektrik sèvè, backplane, ak rezo distribisyon kouran. Nan anviwònman sa yo, busbar laminated pou tablo sikwi supercomputer oswa backplane dwe balanse kontrent espas ak gwo dansite aktyèl ak kondisyon elektwomayetik konpatibilite (EMC) ant siyal ak sistèm pouvwa.



Enfrastrikti telekominikasyon yo prezante menm kondisyon. Estasyon debaz, routeurs, ak ekipman elektrik telekominikasyon souvan mande pou entèkoneksyon plizyè modil pouvwa nan espas estriktirèl limite, sa ki nesesè pou konsepsyon busbar ki fasilite enstalasyon modilè ak livrezon pouvwa ki ba -enpedans. Nan ekipman sa yo, yo itilize busbars laminated ki fèt pou distribisyon pouvwa estasyon baz selilè pou kreye chemen distribisyon pouvwa kontra enfòmèl ant. Pou sèvè ak ekipman kominikasyon, Inite Distribisyon Pouvwa (PDU) busbars anjeneral sèvi kòm pwen distribisyon pouvwa santralize pou branch chaj miltip; konsepsyon estriktirèl yo dwe priyorite aktyèl-kapasite pote, ogmantasyon tanperati, izolasyon, ak fasilite nan antretyen.





Nouvo machin enèji (NEV) reprezante yon domèn aplikasyon kle pou estrikti entèkonekte DC ki gen gwo pouvwa -. Kòm nivo vòltaj nan sistèm kondwi elektrik yo monte ak dansite pouvwa ogmante, ekipay fil elektrik tradisyonèl yo ak metòd koneksyon distribiye fè fas a limit konsènan espas, aktyèl -kapasite pote, ak jesyon tèmik.



Ba bus nan NEV yo anjeneral konekte sistèm batri, varyateur, kontwolè motè, ak lòt konpozan -vòltaj; an konsekans, konsepsyon estriktirèl yo dwe an menm tan adrese aktyèl-kapasite pote, izolasyon elektrik, rezistans vibrasyon, ak layout espasyal.



Sistèm depo enèji yo mete plis anfaz sou fyab fonksyonèl alontèm-. Konvètè depo enèji gwo -echèl souvan okipe gwo vòltaj ak gwo kouran, ak estrikti busbar afekte dirèkteman pèfòmans koneksyon ant modil pouvwa, kondansateur, ak lòt inite elektrik. Yon estrikti laminated byen konsepsyon pèmèt bouk pouvwa pi kout nan espas limite epi fasilite enstalasyon modilè ekipman yo.



Pou gwo -founiti elektrik pou chanje frekans ak gwo-ekipman konvèsyon pouvwa, konsepsyon ba-induktans ede diminye depase vòltaj ak gwo-osilasyon frekans ki te koze pa transitwa chanje, kidonk kreye yon anviwònman elektrik ki pi kontwole pou operasyon ki estab nan aparèy pouvwa.







Sistèm traction transpò tren yo karakterize pa gwo pouvwa, operasyon pwolonje, ak anviwònman mekanik konplèks; estrikti pouvwa entèkoneksyon yo dwe kenbe tèt ak gwo kouran ak vibrasyon mekanik kontinyèl ak sikilasyon tèmik.



Nan sistèm sa yo, busbars laminated yo itilize pou koneksyon pouvwa entèn nan ekipman tankou konvètisè traction ak ekipman pou pouvwa oksilyè. Anplis de satisfè egzijans pèfòmans elektrik, busbars sa yo dwe konte pou kontrent espas ekipman yo, montaj mekanik, sekirite izolasyon, ak anviwònman fonksyònman alontèm -.



Menm jan an tou, estrikti busbar nan traction ak ekipman konvètisè endistriyèl yo souvan Customized ki baze sou pwezante modil pouvwa, kondansateur, ak konpozan dissipation chalè. Pou ekipman espas-konstrent, estrikti milti-kouch amelyore entegrasyon koneksyon kouran yo epi redwi anprint espas ki asosye ak kabl tradisyonèl yo. Konsepsyon ki ba -induktans ap deplase soti nan optimize yon sèl paramèt pou ale nan sinerji nivo sistèm holistic-.



Ak ogmante adopsyon aparèy pouvwa lajè-bandgap tankou SiC ak GaN-ki pèmèt pi gwo vitès switch ak frekans fonksyònman-konsepsyon busbar ap evolye soti nan tradisyonèl "kouran-konsepsyon seksyon transvèsal-pote" nan yon apwòch sinèrji ki entegre konsiderasyon elektrik, tèmik, izolasyon, mekanik.



Konsepsyon busbar nan lavni yo dwe pa sèlman minimize enduktans parazit, men tou jere pèt AC, ogmantasyon tanperati, distribisyon jaden elektrik, ak estrès mekanik. Patikilyèman nan sistèm frekans segondè yo, busbar la fonksyone kòm yon pati entegral nan bouk pouvwa a, ak jeyometri li dirèkteman enfliyanse konpòtman dinamik sistèm nan elektrik.



Ansanm, teknoloji fabrikasyon busbar ap avanse nan pi wo nivo entegrasyon, enkòpore karakteristik tankou kondansateur entegre, detèktè entegre, estrikti kondiktè 3D konplèks, ak teknik presizyon izolasyon bòdi. Teknoloji sa yo pèmèt pi kout bouk pouvwa ak itilizasyon espas amelyore pandan y ap bay yon fondasyon estriktirèl pou siveyans kondisyon ekipman yo.



Soti nan yon pèspektiv jeni, konsepsyon an nanlaminated ba-inductance busbarsse pa sèlman sou reyalize pi ba valè a enduktans posib; pito, li mande pou detèmine yon seri sib apwopriye ki baze sou faktè tankou aparèy pouvwa, vòltaj opere, frekans chanje, jesyon tèmik, ak kondisyon izolasyon. Se sèlman nan ko-desine busbar la ak tout bouk pouvwa a kapab tout potansyèl la nan estrikti laminated la reyalize nan gwo-sistèm elektwonik pouvwa pouvwa.



An jeneral, busbar laminated yo te evolye soti nan konektè senp gwo -aktyèl nan konpozan estriktirèl kritik nan ekipman elektwonik gwo pouvwa -. Valè yo se sitou nan karakteristik tankou enduktans ki ba, koneksyon pouvwa kontra enfòmèl ant, chemen aktyèl kontwole, ak konsepsyon izolasyon wo -. Lè apwovizyone konpozan sa yo, enjenyè yo ta dwe byen evalye materyèl, konsepsyon estriktirèl, ak kapasite fabrikasyon koutim, pran an kont vòltaj sistèm, aktyèl, frekans chanjman, espas enstalasyon, kondisyon izolasyon, ak pwosesis pwodiksyon an mas.
