Ki sa ki se Copper Busbar: Yon apèsi sou endistri ki kouvri materyèl, pwosesis fabrikasyon, ak aplikasyon nan pouvwa ak nouvo enèji.

Busbars Copper yo se kondiktè elektrik ki fèt sitou an kwiv, anjeneral ki gen yon seksyon rektangilè oswa tou pre -rektangilè-; sepandan, tou depann de konsepsyon ekipman yo, yo ka fabrike tou ak kwen awondi, fòm trapezoidal, oswa lòt pwofil espesyalize. Konpare ak câbles tradisyonèl yo, busbars kwiv yo ofri yon pi gwo efektif kondiktif transvèsal -zon seksyon ak pi kout chemen aktyèl, ki fè yo apwopriye pou aplikasyon pou tankou distribisyon pouvwa, konvèsyon pouvwa, segondè -koneksyon aktyèl, ak entèn ekipman elektrik kondiksyon. Yo vin tounen eleman kondiktif esansyèl nan ekipman elektrik modèn, nouvo machin enèji, sistèm depo enèji, kontwòl endistriyèl, transpò tren, ak ekipman telekominikasyon.



An tèm de materyèl, busbars kwiv yo tipikman fabrike soti nan kòb kwiv mete ak segondè konduktiviti elektrik ak travayabilite ekselan; T2 oksijèn-kòb kwiv mete gratis (oswa -kòb kwiv mete difisil) se yon chwa komen. Segondè -pite kòb kwiv mete minimize pèt rezistans pandan transmisyon aktyèl la pandan y ap ofri bon duktilite ak plastisit, sa ki pèmèt fabwikasyon nan divès estrikti atravè pwosesis tankou woule, Stamping, koube, desen, machin, ak soude. Pou ekipman elektrik ki mande gwo kouran -kapasite pote, pite materyèl, konduktivite, fòs mekanik, ak estabilite tèmik dirèkteman enfliyanse pèfòmans ultim busbar la.



Fonksyon debaz yon busbar kwiv se fasilite transmisyon enèji elektrik ak distribisyon aktyèl la. Nan sistèm distribisyon pouvwa vòltaj ki ba - ak mwayen-, ba kwiv sèvi kòm ba prensipal oswa kondiktè branch, distribye pouvwa ki soti nan ekipman pou fèk ap rantre nan disjoncteurs, kontaktè, transfòmatè, ak lòt chaj. Tou depan de achitekti sistèm lan, yo ka konfigirasyon kòm ba distribisyon pou rasanble ak distribye aktyèl nan kabinè distribisyon pouvwa, switchgear, ak sistèm distribisyon pouvwa.



Konpare ak câbles, busbars kwiv prezante yon estrikti ki pi òganize, ofri pi wo itilizasyon kondiktè transvèsal -, epi okipe yon espas ki pi kontra, konsantre apre enstalasyon. Lè gwo kouran yo dwe transmèt nan ekipman, lè l sèvi avèk kondiktè lajè -pwofil diminye dansite aktyèl la ak amelyore dissipation chalè. Nan gwo -echèl ekipman distribisyon pouvwa, konsepsyon apwopriye nan espas busbar, aranjman, ak estrikti sipò ede minimize monte tanperati lokalize epi redwi risk pou ensifizan clearance elektrik ant kondiktè yo.



Busbars Copper jwe yon wòl enpòtan tou nan sistèm baz yo. Mèsi a ekselan konduktiviti elektrik kòb kwiv mete ak rezistans korozyon, busbars tè kwiv yo lajman ki itilize pou koneksyon tè nan kabinè distribisyon pouvwa, kabinèt telekominikasyon, ekipman endistriyèl, ak bilding sistèm elektrik. Desen an nan baz busbar kwiv mande pou konsiderasyon aktyèl fay nominal, achitekti sistèm baz, metòd enstalasyon, ak kondisyon anviwònman an; maj sekirite pa ka detèmine sèlman pa dimansyon busbar la.



An tèm de fòm pwodwi, busbars kwiv yo ka fabrike nan divès kalite -tankou fè, fèblan, nikèl-plake, izole, oswa laminated bas-pou satisfè bezwen aplikasyon espesifik. Bare busbars prezante yon estrikti senp epi yo itilize prensipalman pou koneksyon elektrik entèn nan ekipman, pandan y ap kouch sifas yo sèvi pou amelyore rezistans oksidasyon, rezistans korozyon, estabilite kontak, oswa soudabilite. Pou ekipman ki poze yon risk pou kontak moun oswa kote espas ant kondiktè yo limite, izolasyon elektrik reyalize atravè anbalaj izolasyon oswa itilizasyon materyèl izolasyon.



Espesifikasyon pou busbars kwiv varye anpil nan aplikasyon jeni pratik; lajè, epesè, longè, ak pozisyon twou yo dwe detèmine ki baze sou evalyasyon aktyèl ak estrikti ekipman yo. Espesifikasyon estanda yo ka chwazi pou ekipman distribisyon pouvwa estanda an akò ak estanda endistri yo. Sepandan, pou espas-pwodwi kontrent-tankou varyateur, sistèm depo enèji, ak sistèm kontwòl elektwonik otomobil-dimansyon yo fèt an jeneral ansanm ak estrikti 3D a pou asire konpatibilite ant konduktiviti elektrik ak kondisyon enstalasyon mekanik.

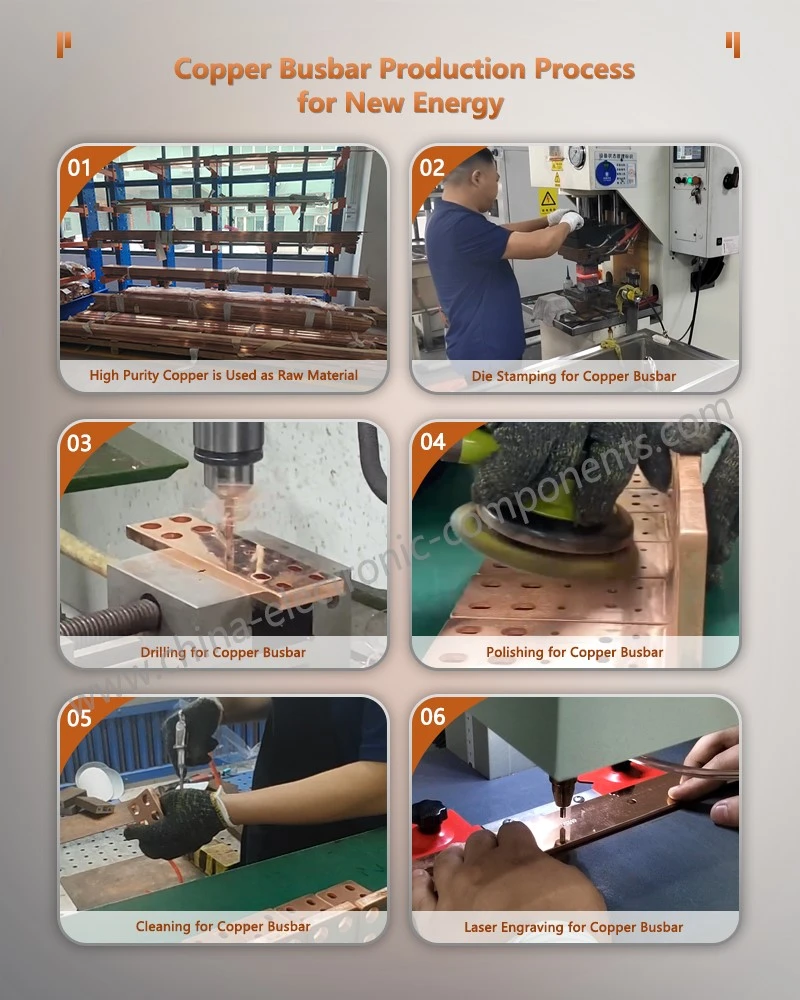

Manifakti ba otobis kwiv anjeneral kòmanse ak billets oswa plak kòb kwiv mete, reyalize dimansyon kwa - sib la atravè deformation plastik.



Rolling se yon metòd pwosesis komen pou bann ak busbars; li enplike woule kontinyèl oswa milti-pou diminye epesè materyèl piti piti pandan w ap kontwole lajè pwodwi ak presizyon dimansyon. Paramèt tankou anviwònman woule, tanperaman materyèl, ak presizyon ekipman enfliyanse platite final la, tolerans epesè, ak bon jan kalite sifas yo.



Pwosesis desen yo ka itilize pou kondiktè ki gen pi piti -seksyon transvèsal oswa egzijans strik presizyon dimansyon. Pandan desen, materyèl kwiv la rale nan yon mouri ak yon pwofil espesifik, pwogresivman diminye seksyon transvèsal la -e asire dimansyon jeyometrik ki konsistan. Pou pwodwi ki mande plizyè viraj oswa enstalasyon presizyon, tanperaman materyèl ak degre nan travay di yo dwe ak anpil atansyon kontwole yo anpeche fann oswa deformation twòp pandan pwosesis.



Nan etap final la pwosesis, busbars kòb kwiv mete ka sibi operasyon tankou pwensonaj, koupe, koube, chanfreinage, relief, ak lokalize fòme. Depi pwezante twou dirèkteman afekte presizyon enstalasyon, enspeksyon kalite yo dwe kouvri dyamèt twou, espas twou, distans kwen, ak kontwòl burr. Pou estrikti koneksyon ki wo -aktyèl, li nesesè tou pou evite twòp kou tou pre kote twou yo; otreman, lokalize konsantrasyon dansite aktyèl la ak ogmantasyon tanperati ogmante ka rive.



Konsepsyon busbars koutim anjeneral enplike plis pase jis chanje longè ba kwiv la; li mande pou konsiderasyon an similtane nan kondisyon elektrik, mekanik, ak tèmik konsepsyon. Pa egzanp, nan espas-konstrent kabinè elektrik oswa nouvo ekipman enèji, yon busbar ka mande plizyè viraj pou netwaye konpozan izolasyon yo, relè, kontaktè, ak lòt eleman estriktirèl. Nan ka sa yo, yon evalyasyon konplè nan reyon koube, epesè materyèl, pwezante twou, ak tolerans asanble esansyèl pou asire pwodwi fini a satisfè kondisyon enstalasyon yo.



Tretman sifas se yon lòt etap enpòtan nan pwosesis fabrikasyon an. Eten plating amelyore rezistans oksidasyon ak estabilite kontak, fè li yon chwa komen pou koneksyon elektrik; nikèl plating ofri chalè siperyè ak rezistans korozyon, fè li apwopriye pou ekipman opere anba kondisyon tèmik oswa anviwònman ki mande. Pou aplikasyon ki mande izolasyon elektrik, yo ka kreye kouch pwoteksyon izolasyon lè l sèvi avèk materyèl chalè -retresi, kouch izolasyon, oswa lòt metòd ankapsulasyon.







Segondè konduktiviti elektrik Copper a se yon rezon prensipal pou itilizasyon toupatou nan sistèm elektrik. Bay menm zòn nan -seksyonèl ak kondisyon fonksyònman, materyèl trè kondiktif pi ba rezistans kondiktè, kidonk diminye pèt chofaj Joule pandan transmisyon pouvwa. An konsekans, pou ekipman ki wo -aktyèl, chwa materyèl kondiktè ak zòn trans-seksyon transvèsal yo tipikman detèmine atravè kalkil ki faktè nan aktyèl nominal, ogmantasyon tanperati admisib, ak anviwònman enstalasyon an.



Kapasite aktyèl -pote yon ba se pa yon valè fiks. Pwodwi ki idantik -seksyon transvèsal yo ka montre diferans enpòtan nan kapasite aktyèl akseptab-pote selon kondisyon tankou orizontal ak vètikal aliye, kalite patiraj (egzanp, kabinèt sele), ak metòd refwadisman (konveksyon natirèl kont refwadisman lè fòse). Se poutèt sa, pandan konsepsyon jeni, kapasite aktyèl -pote yo pa ta dwe estime sèlman dapre lajè ak epesè busbar; olye de sa, kalkil tèmik yo dwe kont pou tanperati anbyen, kondisyon dissipation chalè, espas ant kondiktè adjasan, ak dire a nan operasyon kontinyèl.



Pou ekipman gwo-pouvwa, konsepsyon tèmik dwe adrese pwen koneksyon tou. Koneksyon boulon, crimped, ak soude ka tout bay monte rezistans lokalize. Pwoblèm tankou sifas kwazman inegal, presyon kontak ensifizan, oswa oksidasyon sifas grav ka ogmante rezistans kontak, ki mennen nan monte tanperati lokalize. Ekspozisyon pwolonje nan tanperati ki wo ka plis konpwomi fyab nan koneksyon an. Se poutèt sa, busbars kòb kwiv mete pa sèlman dwe posede yon zòn kwa -sifizan pou kondiksyon, men tou asire pèfòmans ki estab mekanik ak elektrik nan pwen koneksyon.





Tou de busbars kwiv ak aliminyòm yo se materyèl kondiktif komen nan sistèm elektrik. Copper jeneralman ofri siperyè konduktiviti elektrik ak fòs mekanik, sa ki fè li trè apwopriye pou ekipman ki gen kontrent espas, gwo dansite aktyèl, ak kondisyon sevè pou fyab koneksyon. Aliminyòm, ki gen mwens dans, ofri avantaj nan gwo -transmisyon pouvwa ak pwa-aplikasyon sansib; sepandan, pwopriyete materyèl li yo, karakteristik oksidasyon sifas yo, ak metòd koneksyon mande pou konsiderasyon konsepsyon espesifik.



Diferans ki genyen ant busbars kwiv ak câbles bay manti prensipalman nan fòm estriktirèl yo ak aplikasyon yo. Kab yo fleksib, sa ki pèmèt yo akomode wout konplèks ak koneksyon long-. Kontrèman, busbars kwiv yo anjeneral prezante seksyon transvèsal fiks ak chemen espasyal defini, sa ki fè yo pi byen adapte pou kout-distans, gwo-kouran, ak koneksyon modilè nan ekipman yo. Câbles ofri pi gwo fleksibilite nan senaryo ki enplike mouvman souvan oswa tolerans asanble enpòtan, tandiske busbars kwiv fasilite entegrasyon estriktirèl nan distribisyon pouvwa estasyonè ak ekipman konvèsyon.



Nan gwo -ekipman dansite, estrikti busbar-konbine plizyè kouch kondiktè ak materyèl izolasyon-pèmèt chemen aktyèl plis kontra enfòmèl ant. Patikilyèman nan ekipman pou chanje frekans segondè -, espas ki genyen ant kondiktè ak zòn nan bouk enfliyanse parazit inductance; an konsekans, konsepsyon jeyometrik busbars te evolye soti nan konpozan senp kouran-pote nan eleman kritik ki mande konsepsyon entegre nan aspè elektrik, tèmik, ak mekanik.





Nan ba -kabinè distribisyon vòltaj ak switchgear, busbars kwiv prensipalman okipe pouvwa fèk ap rantre, otobis (koleksyon), ak distribisyon pouvwa sortan. Pwensipal busbars tipikman pote kouran fonksyònman kontinyèl sistèm lan ak distribye enèji elektrik nan divès inite chaj atravè branch busbars. Pou ekipman distribisyon pouvwa ki gen gwo -dansite, yo dwe fèt ak anpil atansyon espas busbar ak sipò izolasyon pou satisfè egzijans konsènan clearance elektrik, distans fluaj, ak fòs mekanik nan kondisyon sikwi kout-.



Anndan aparèy tankou disjoncteurs, kontakteurs, ak rle, busbars kwiv kapab tou sèvi kòm koneksyon kondiktè ant tèminal pouvwa yo. Pou gwo -sikwi aktyèl, dimansyon kondiktè yo afekte non sèlman aktyèl-kapasite pote, men tou layout entèn la ak dissipation chalè nan ekipman an.



Gen kèk konsepsyon ekipman ki itilize ba otobis pozitif ak negatif pou distenge klèman chemen aktyèl yo, kidonk fasilite antretyen ak depanaj nan lavni.



Nan sistèm busway, kondiktè kwiv yo ranje nan yon estrikti modilè, fòme yon kanal transmisyon pouvwa konplè nan lojman an atravè materyèl izolasyon. Konpare ak plizyè câbles endividyèl, otobis yo pèmèt transmisyon santralize, segondè-aktyèl nan espas limite, sa ki fè yo ideyal pou plant endistriyèl, bilding komèsyal, sant done, ak gwo-ekipman elektwomekanik.







Kòm evalyasyon pouvwa pou nouvo machin enèji ak sistèm depo enèji ogmante, itilizasyon busbars kwiv nan pake batri, inite kontwòl elektwonik, ak sistèm chaje/dechaje kontinye ap grandi. Anndan pake batri yo, busbars kwiv fasilite transmisyon aktyèl ant selil, modil, estrikti otobis, ak sistèm koneksyon wo -vòltaj. Pou nouvo tren elektrik machin enèji yo, kondiktè yo dwe pa sèlman satisfè egzijans aktyèl -kapasite pote, men tou kenbe tèt ak vibrasyon ak ogmantasyon tanperati pandan y ap asire bon izolasyon, rezistans korozyon, ak alontèm -fyab mekanik.



Nan sistèm elektrik nouvo machin enèji yo, tèm tankou "Copper Busbar for Siemens" pa nesesèman refere a pwodwi ki soti nan yon mak espesifik; pitou, yo reprezante nesesite pou busbars kòb kwiv mete pwepare a platfòm espesifik ekipman elektrik. Desen aktyèl yo mande pou personnalisation ki baze sou faktè tankou metòd aliye tèminal, dimansyon espasyal, modèl twou, tolerans, ak aktyèl nominal.



Nan sistèm depo enèji, busbars kwiv yo anjeneral yo itilize konekte grap batri, estrikti DC busing, konvètisè pouvwa, ak inite distribisyon pouvwa. Kòm dansite pouvwa nan kabinè depo enèji ogmante, se konsa kondisyon yo pou itilizasyon espas kondiktè ak jesyon tèmik.



Pou ekipman depo enèji gwo -echèl, enjenyè yo dwe balanse faktè tankou zòn trans-seksyonèl, estrikti izolasyon, ogmantasyon tanperati, kapasite sikwi kout-rezistan, ak clearance antretyen, evite elajisman senp kondiktè yo, ki ta ka ogmante gwosè ak pwa jeneral ekipman an.





Busbars Copper okipe transmisyon pouvwa DC oswa AC nan varyateur, redresman, sistèm UPS, ak ekipman pou pouvwa endistriyèl. Nan gwo -ekipman switch frekans, estrikti busbar la enfliyanse paramèt parazit bouk aktyèl la. Mantèg chemen aktyèl yo, minimize zòn bouk, ak optimize relasyon espasyal ant kondiktè pozitif ak negatif ede kontwole parazit enduktans ak fluctuations vòltaj ki te koze pa transitwa chanje. Nan sèvè, ekipman telekominikasyon yo, ak gwo -elektwonik pouvwa, busbars kontra enfòmèl ant fasilite distribisyon pouvwa ak koneksyon aktyèl ant modil yo.



Lojik aplikasyon ki asosye ak busbars kwiv -tankou sa yo itilize nan ekipman Siemens-reflete tandans nan sistèm elektrik modèn nan busbars kwiv evolye soti nan kondiktè distribisyon pouvwa tradisyonèl nan gwo -strikti entèkoneksyon pouvwa dansite.



Pou gwo -PCB aktyèl yo ak modil elektwonik pouvwa, estrikti busbar lokalize kwiv ka ranplase kèk tras tradisyonèl papye kwiv. Konpare ak papye estanda PCB kwiv, pi epè busbars ofri yon pi gwo zòn kondiktif transvèsal -, kidonk diminye rezistans ak ogmantasyon tanperati sou gwo -chemen aktyèl yo. Konsepsyon PCB busbars mande pou konsiderasyon faktè tankou soude, peze-fitting, boulon, ak espas izolasyon asire koneksyon serye mekanik ak elektrik ant busbar la ak substra PCB la.





Kòm ba kwiv yo se eleman kondiktif, izolasyon elektrik yo dwe reyalize nan sistèm milti-poto atravè distans adekwat oswa estrikti izolasyon. Konpozan izolasyon yo-souvan yo soti nan manifakti espesyalize izolasyon ba yo-yo izole ak sekirize ba yo youn ak lòt ak patiraj ekipman yo; Seleksyon materyèl yo dwe konte pou vòltaj fonksyònman, tanperati, rezistans flanm dife, fòs mekanik, ak estabilite anviwònman alontèm -.



Pou busbars kòb kwiv mete vid, mezi pwoteksyon tankou kouvèti izolasyon, chemiz manch, chalè -materyèl retresi, oswa kouch izolasyon yo obligatwa selon estrikti ekipman an. Nan ekipman ki gen gwo -vòltaj, yo dwe konsidere lòt faktè, tankou clearance elektrik, distans fluaj, risk dechaj pasyèl, ak efè fòs elektwodinamik pandan evènman sikwi kout-. Konsepsyon izolasyon pa ta dwe konte sèlman sou evalyasyon fòs dyelèktrik yon materyèl men mande pou yon evalyasyon sistematik ki enkòpore estrikti aktyèl la ak anviwònman opere.



Nan pwen koneksyon busbar, yo dwe peye atansyon kritik sou prechaj boulon, zòn kontak, ak kondisyon sifas yo. Zòn kontak ensifizan ka ogmante rezistans kontak, pandan y ap twòp presyon mekanik ka lakòz lokalize deformation plastik nan kwiv la. Pou ekipman ki pwodui an mas-, yo ta dwe itilize spesifikasyon pwosesis ak metòd enspeksyon pou asire konsistans nan bon jan kalite koneksyon.





Seleksyon busbar kòmanse ak detèmine zòn kondiktè ki apwopriye -seksyonèl ki baze sou aktyèl opere kontinyèl, ki te swiv pa verifikasyon kont tanperati anbyen ak ogmantasyon tanperati admisib. Pou ekipman ki sijè a kondisyon potansyèl kout-sikwi yo, kout-tan kout-kouran sikwi ak fòs elektwomayetik-mekanik yo dwe konsidere tou pou asire ke busbars yo ak estrikti sipò yo pa sibi deformation enpòtan. Seleksyon materyèl dwe balanse konduktiviti elektrik, fòs mekanik, ak anviwònman an opere.



Segondè konduktivite kòb kwiv mete -apwopriye pou aplikasyon ki sansib a pèt rezistans, tandiske pwodwi ki mande repete koube oswa fòm konplèks mande pou konsantre sou tanperaman materyèl ak fòmabilite. Pou anviwònman ki ekspoze a imidite, espre sèl, oswa pwodui chimik korozif, yo dwe evalye metòd tretman sifas yo ak alontèm -rezistans korozyon materyèl la.



Si espas ekipman entèn yo limite, estrikti twa--dimansyon busbar la mande anpil konsiderasyon. Teknik tankou koube, pwensonaj, ak fòme lokalize pèmèt koneksyon kontra enfòmèl ant kondiktè a ak konpozan tankou disjoncteurs, kontaktè, kondansateur, rle, ak lòt aparèy pouvwa. Pou ekipman konplèks, konsepsyon busbar anjeneral fèt an tandem ak eleman estriktirèl, izolasyon, ak estrateji jesyon tèmik.



Ekipman estanda souvan itilize espesifikasyon busbar etabli; sepandan, aplikasyon tankou nouvo machin enèji, sistèm depo enèji, modil pouvwa, ak ekipman endistriyèl espesyalize souvan mande pou konsepsyon koutim ki adapte ak aktyèl espesifik, vòltaj, dimansyon aliye, konfigirasyon tèminal, ak kondisyon izolasyon. Mo kle tankou "BusBar pou Mersen Ferraz" mete aksan sou nesesite pou estrikti koneksyon busbar pou adapte yo ak aparèy pouvwa espesifik ak platfòm elektrik, olye ke senpleman chwazi pwodwi ki baze sou non mak.







Poutèt kwasans nouvo machin enèji yo, depo enèji, sant done, automatisation endistriyèl, ak gwo -elektwonik pouvwa, aplikasyon pou busbar yo ap deplase soti nan distribisyon kouran elektrik ba-tradisyonèl nan direksyon gwo dansite pouvwa ak gwo entegrasyon. Konsepsyon busbar nan lavni yo dwe adrese non sèlman transmisyon aktyèl, men tou plizyè kondisyon jeni, ki gen ladan jesyon tèmik, izolasyon, sekirite, konpatibilite elektwomayetik (EMC), ak entegrasyon estriktirèl.



Nan nouvo enèji ak ekipman elektwonik pouvwa, kote vòltaj sistèm ak dansite pouvwa ap ogmante piti piti, konsepsyon kondiktè de pli zan pli bay priyorite ba enpedans, minimize paramèt parazit, ak koneksyon trè serye. Optimize -seksyon transvèsal kondiktè yo, espas entè-kouch, longè bouk, ak metòd koneksyon ka amelyore pèfòmans dinamik sistèm pouvwa frekans segondè yo.



An menm tan, konsepsyon dijital ak manifakti otomatik ap kondwiCopper Ground Bus Barfabrikasyon nan direksyon pou pi gwo presizyon. Teknoloji tankou modèl 3D, koube otomatik, pwensonaj presizyon, enspeksyon nan -dimansyon liy, ak tretman sifas otomatik ede minimize erè imen ak amelyore kalite pwodwi busbar konplèks.
