Teknik Stamping Precision pou gwo-kondiktivite kòb kwiv mete ak Beryllium Copper pati

C1100 kwiv bay konduktiviti elektrik jiska 100% IACS, pandan y ap beryllium kwiv konbine segondè konduktiviti ak anpil pi wo fòs prentan apre presipitasyon vin di. Pou sous kondiktif, klip, tèminal, ak konpozan kontak, tanperaman materyèl, epesè teren, reyon fòme, konpansasyon springback, ak tretman aje dwe kontwole kòm yon pwosesis Stamping olye ke kòm operasyon separe.



Pou gwo -chemen aktyèl, sib konsepsyon an se rezistans elektrik ki ba; pou kontak prentan-chaje, li se fòs kontak ki estab apre defleksyon repete. Sa kreye yon egzijans jeni diferan pou pwodiksyon OEM nan pati Stamping kwiv pase pou Stamping konvansyonèl kabòn-asye.







C1100 Copper - 100% IACS Kondiktif pou Stamping ki ba-rezistans

C1100 se Commerce pi bon kalite kwiv ak konduktiviti elektrik souvan espesifye alantou 100% IACS. Li apwopriye pou konektè busbar, tèminal kondiktif, klip kouran -pote, ak konpozan elektrik ki gen tenm sou kote konduktivite gen priyorite sou fòs mekanik.



Limit prensipal la se konpòtman mekanik. Kwiv rkwit oswa mou se trè duktil men li gen limite retansyon prentan. Fwad -kòb kwiv mete amelyore dite ak fòs, men twòp travay di ka ogmante chaj fòme epi redwi estabilite dimansyon pandan operasyon ki vin apre yo.



Konsiderasyon jeni tipik yo enkli:

C1100 / 100% IACS: ba rezistans elektrik pou gwo -chemen aktyèl yo.
Fwad -teren travay: pi wo dite ak fòs sede pase materyèl rkwit.
Sere reyon koube: mande pou verifikasyon kont tanperaman materyèl ak epesè.
Eleman prentan: mande pou kontwole deformation olye ke senpleman maksimòm dite.
Tolerans Stamping: ± 0.01 mm ka reyalize sou dimansyon kritik chwazi apre revizyon DFM.

BeCu - Segondè konduktivite ak Spring-Klas fòs mekanik

Se Beryllium kwiv chwazi lè yon eleman so dwe an menm tan kondui aktyèl epi kenbe fòs elastik. Apre tretman solisyon, trempe, ak aje presipitasyon, BeCu ka reyalize siyifikativman pi wo dite ak fòs pase kwiv pi pandan y ap kenbe konduktiviti elektrik itil.

Konbinezon sa a fè pati Stamping kwiv beryllium apwopriye pou:

Sous elektrik kontak
Tèminal Connector
Batri ak pouvwa-klip kontak elektwonik
Konpozan relè ak switch
Pwoteksyon sous dlo yo
Gwo -sik kontak elektrik
Precision clips conducteurs

Komès jeni -nan se senp: ogmante fòs alyaj atravè presipitasyon redi nòmalman diminye konduktivite konpare ak C1100. Seleksyon materyèl Se poutèt sa kòmanse soti nan aktyèl la obligatwa, fòs kontak, devyasyon k ap travay, ak kondisyon tèmik olye ke soti nan konduktivite pou kont li.



Pwopriyete / Design Faktè	C1100 Pi Copper	BeCu alyaj	Enplikasyon Jeni
Konduktivite elektrik	Jiska ~ 100% IACS	Pi ba pase C1100, depandan klas	C1100 favorize chemen kouran ki ba-rezistans
Fòs prentan	Ba a modere	Segondè apre aje	BeCu favè sous dlo kontak
Travay di	Enpòtan	Enpòtan	Fòmasyon sekans afekte pwopriyete final la
Aje presipitasyon	Pa aplikab	Obligatwa pou klas presipitasyon-di	Pwosesis -tretman chalè dwe kontwole
Fòmabilite	Ekselan nan tanperaman mou	Depann fòtman sou tanperaman	Reyon ak sekans fòme mande pou DFM
Kontakte -fòs retansyon	Limite nan tanperaman mou	Segondè apre aje apwopriye	BeCu se apwopriye pou repete devyasyon
Aplikasyon tipik	Busbars, tèminal, klip kondiktif	Springs, tèminal, kontak presizyon	Chwazi selon chay elektrik + mekanik



Seleksyon C1100 ak BeCu Anba IEC 60269 ak gwo -Kondisyon konsepsyon aktyèl yo

Pou konpozan ki gen rapò ak -fusibles ak pouvwa-distribisyon yo, yo dwe konsidere pèfòmans elektrik ansanm ak estanda pwodwi ki aplikab yo, ogmantasyon tanperati, ak rezistans kontak. Kote konpozan yo fè pati yon sistèm fuse, yo ka evalye asanble fini an kont IEC 60269, alòske eleman ki gen tenm sou li a mande pou materyèl ak kontwòl dimansyon ki apwopriye pou fonksyon li.



Pou aplikasyon pou otomobil, apwobasyon pwodiksyon ak trasabilite kapab anplis mande pou sistèm kalite IATF 16949 ak dokiman PPAP.



Mande Evalyasyon DFM ak Sitasyon gratis







Springback se yon pwoblèm materyèl-ak-jeometri, pa sèlman yon pwoblèm mouri.

Copper ak BeCu teren gen diferan karakteristik rekiperasyon elastik depann sou alyaj, tanperaman, epesè, direksyon grenn jaden, ak fòme jeyometri. Yon koube nominal 90 degre nan CAD Se poutèt sa pa nesesèman pwodui yon ang 90 degre so.

Pou Stamping metal presizyon segondè -kondiktivite, konpansasyon springback dwe etabli apati done pwodiksyon mezire.



Varyab enpòtan yo enkli:

Tanperaman materyèl: chanjman fòs sede ak rekiperasyon elastik.
Epesè teren: afekte moman koube ak fòs fòme.
Bend reyon: pi piti reyon ogmante souch lokal yo.
Direksyon grenn: ka enfliyanse konpòtman pliye ak risk fann.
Fòme sekans: viraj pi bonè ka chanje jeyometri ki vin apre yo.
Coining: lokalman diminye rekiperasyon elastik atravè deformation plastik kontwole.
Plis -kobe: konpanse pou renouvèlman previzib.
Mete zouti: chanjman fòme jeyometri sou pwodiksyon long kouri.

±0.01 mm Tolerans Egzije Karakteristik-Kontwòl Pwosesis ki baze sou

Se pa tout dimansyon sou yon eleman kòb kwiv mete tenm sou yo ta dwe asiyen ± 0.01 mm. Rezève tolerans sere pou koòdone fonksyonèl tankou karakteristik akouple konektè, pozisyon tèminal, espas kontak, ak done asanble kritik.

Yon estrikti enspeksyon pratik ka gen ladan:



Karakteristik	Metòd kontwòl	Sib Jeni tipik
Dimansyon lineyè kritik	CMM / mezi optik	± 0.01 mm kote yo espesifye
Bend ang	Optik / CMM	Desen-espesifik
Epesè materyèl	Mikwomèt	Espesifikasyon materyèl
Wotè Burr	Mezi optik	Desen-espesifik
Dyamèt twou	PIN kalib / CMM	Desen-espesifik
Flatness	CMM / mezi wotè	Desen-espesifik
Kontakte pozisyon	CMM	± 0.01 mm kote sa nesesè
Plating epesè	XRF	Spesifikasyon founisè



Kontwòl Burr pou jeyometri kontak elektrik



Yon burr sou yon tèminal ki wo -aktyèl ka kreye plizyè pwoblèm: redwi zòn kwazman, konsantrasyon estrès lokal, domaj kouch oswa entèferans pandan asanble a.



Pou kontak elektrik, direksyon an Stamping ta dwe Se poutèt sa dwe konsidere pandan konsepsyon pwodwi. Sifas kontak kritik yo ta dwe pozisyone ak kondisyon kwen ki nesesè yo nan tèt ou olye ke yo konte sou pòs-ebavure ebavure kòm koreksyon prensipal la.



Pou pwodiksyon OEM pyès kwiv Stamping, mouri pwogresif ka entegre piercing kontwole, fòme, monnen, ak nan -riveting mouri pandan y ap minimize manyen segondè.







Tretman solisyon, trempe ak aje anba pwofil tèmik kontwole

BeCu reyalize pèfòmans mekanik segondè li yo atravè redi presipitasyon. Pwosesis la jeneralman konsiste de tretman solisyon, refwadisman rapid, ak aje ki vin apre.

Sekans metalijik la ka senplifye kòm:

Tretman solisyon → Trempe → Fòme → Aje → Final enspeksyon

Sepandan, sik tèmik egzak la depann sou klas alyaj, kondisyon teren, epesè, ak pwopriyete mekanik / elektrik ki nesesè yo. Se poutèt sa, yon pwosesis pwodiksyon ta dwe itilize fenèt tretman chalè-founisè materyèl ki apwouve olye ke yo aplike yon resèt tanperati jenerik-tan.



Poukisa aje chanje pèfòmans kontak

Yon sezon prentan kontak BeCu pa espesifye sèlman pa dite. Eleman fini a dwe kenbe yon fòs ki estab anba devyasyon repete.

Relasyon an ka eksprime konsèp kòm:

Kontak Fòs ≈ Materyèl Elastik Modil × Jeyometri × Defleksyon

Si presipitasyon aje chanje fòs sede, ranje ki pèmèt elastik k ap travay tou chanje. Tro-aje ka diminye fòs; anba-aje ka kite eleman ki anba dite ki nesesè yo ak prentan-fòs spesifikasyon.

Pou rezon sa a, kontwòl pwodiksyon yo ta dwe gen ladan:

Nimewo chalè materyèl ak trasabilite sètifika
Verifikasyon alyaj ak tanperaman
Inifòmite tanperati founo
Anrejistreman tan-a-tanperati
Kondisyon refwadisman / etenn
Verifikasyon dite
Verifikasyon konduktivite elektrik
Enspeksyon dimansyon apre tretman chalè
Kontakte-fòs tès kote yo espesifye

Konduktivite ak fòs mekanik dwe ekilibre

Egzijans	C1100	BeCu Apre Aje	Konsiderasyon konsepsyon
Konduktivite	Jiska ~ 100% IACS	Klas-depandan	C1100 gen avantaj elektrik la
Fòs elastik	Pi ba	Segondè	BeCu sipòte kontak prentan
Rezistans deformation pèmanan	Modere	Segondè	BeCu favè chaj repete
Tretman tèmik	Nòmalman presipitasyon pa gen laj-	Solisyon + aje	Kontwòl chalè-tretman nesesè
Prentan-konvnab pou kontakte	Aplikasyon-depandan	Segondè	Patikilyèman itil pou kontak kontra enfòmèl ant



Pou sistèm elektrik otomobil, eleman fini yo ta dwe valide anba tanperati aktyèl la, aktyèl, ak kondisyon monte bisiklèt mekanik espesifye nan desen kliyan an oswa spesifikasyon eleman.





Stamping Pwogresis Konbine Piercing, Fòme ak Nan-Mouri Riveting

Yon mouri pwogresif deplase stock bann nan plizyè estasyon pandan y ap kenbe yon referans materyèl kontwole. Yon tèminal kondiktif tipik ka itilize:

Manje bobin → Pozisyon pilòt → Piercing → Entache → Coining → Koube → Fòme → Nan-riveting mouri → Separasyon

Sekans estasyon aktyèl la depann de jeyometri eleman ak kondisyon materyèl.

Pou pati ki gen gwo -volim beryllium kwiv Stamping, zouti pwogresif bay repetibilite pandan y ap diminye manyen manyèl ant operasyon yo.



Bann Layout Kontwole Itilizasyon Materyèl ak Estabilite Pati

Layout teren an ta dwe balanse twa faktè:

Itilizasyon materyèl
Carrier frigidité
Fòme estabilite

Yon sib itilizasyon materyèl agresif-kapab diminye bouyon men li ka febli transpòtè ant estasyon yo. Pou bann kòb kwiv mete mens, lajè konpayi asirans ensifizan ka lakòz deformation teren pandan gwo -vitès manje.

Twou pilòt ak jeyometri konpayi asirans Se poutèt sa bezwen evalye ansanm ak goudwon ​​manje, presizyon pou laprès, ak fòme chaj.



Nan-Die Riveting pou asanble kontak kondiktif

Kote yo mande yon kontak an ajan oswa yon lòt insert kondiktif, nan-riveting mouri ka entegre mekanik rantre nan sekans Stamping pwogresif la.

Kontwòl kle yo enkli:

Wotè Rivet
Rivet tèt dyamèt
Kontakte pozisyon
Baz -epesè materyèl
Riveting fòs
Kontakte chèz
Burr fòmasyon
Rale-oswa taye fòs

Apwòch sa a ka diminye operasyon segondè asanble ak amelyore repetibilite pozisyon.



Mete Zouti ak Estabilite Pwodiksyon Dapre IATF 16949

Alyaj Copper ka jenere diferan friksyon ak konpòtman grip soti nan asye kabòn. Materyèl zouti, kouch, clearance, lubrification, ak entèval antretyen Se poutèt sa afekte konsistans dimansyon.

Yon plan kontwòl pwodiksyon ta dwe idantifye -karakteristik ki sansib tankou:

Piercing pwenson
Fine bor blan
Fòme reyon
Coining sifas yo
Broch pilòt
Riveting pwenson

Pou pwogram otomobil, IATF 16949, pwosesis FMEA, plan kontwòl, MSA, ak dokiman PPAP bay kad pou jere varyab sa yo.





Ponyen -pou-Dye Clearance Detèmine Burr, Kalite kwen ak lavi zouti

Alyaj Copper mande pou seleksyon clearance ki baze sou alyaj, tanperaman, epesè, ak jeyometri koupe. Twòp clearance ka ogmante woulib lage ak fòmasyon burr; clearance ensifizan ka ogmante fòs koupe ak akselere kout pyen oswa mete mouri.

Olye ke yo aplike yon pousantaj clearance fiks nan chak eleman kòb kwiv mete, enjenyè zouti yo ta dwe etabli kondisyon an koupe atravè esè materyèl-espesifik.

Yon validation kontwole ta dwe egzamine:



Paramèt	Konsantre enspeksyon	Pwodiksyon Risk
Koupe-pou-mouri clearance	Koupe pwofil -kwen	Twòp burr / chay zouti
Bann epesè	Materyèl k ap rantre	Varyasyon dimansyon
Tanperaman materyèl	Dite/sètifika	Koupe -varyasyon fòs
Kondisyon pwent kwen	Enspeksyon mikwoskopik	Burr kwasans
Mete mouri	Tandans dimansyon	Pwogresis derive tolerans
Manje presizyon	Aliyman pilòt	Twou-pou-fòme erè pozisyon

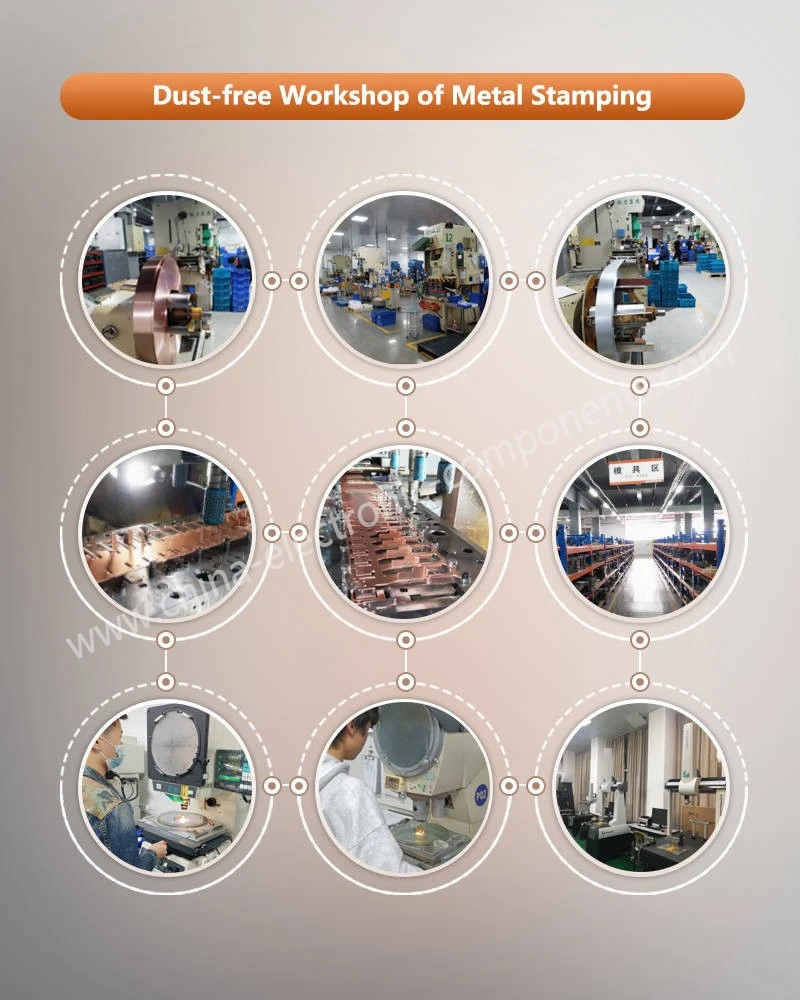

CMM ak SPC Detekte Dimansyon Drift Anvan Echèk Asanble

Pou volim pwodiksyon ki mande pwodiksyon dimansyon ki estab, premye -enspeksyon moso pou kont li pa ase. Dimansyon kritik yo ta dwe kontwole atravè kontwòl pwosesis estatistik.

Yon bouk mezi pratik se:

Premye Atik → MSA → SPC echantiyon → Verifikasyon CMM → Antretyen zouti → Aksyon korektif

Sistèm mezi tèt li ta dwe valide anvan ou sèvi ak done kapasite pou desizyon pwosesis.





Chwazi alyaj la soti nan kondisyon elektrik, mekanik ak pwosesis



Yon spesifikasyon akizisyon pa ta dwe tou senpleman endike "copper stamping." Deziyasyon materyèl la, tanperaman, epesè, kondisyon konduktivite, kondisyon mekanik, ak tretman sifas yo ta dwe klèman defini.


Egzijans	C1100	BeCu	Evalyasyon Rekòmande
Maksimòm konduktiviti elektrik	Fò	Modere rive wo, selon klas-	C1100
Segondè fòs prentan	Limite	Fò	BeCu
Repete monte bisiklèt kontak	Aplikasyon-depandan	Fò	BeCu
High -bar otobis aktyèl	Fò	Anjeneral pa nesesè	C1100
Prentan kontak presizyon	Limite nan tanperaman mou	Fò	BeCu
Stamping pwogresif gwo-vitès	Apwopriye	Apwopriye ak tanperaman kòrèk	Validasyon DFM
Post-fòm tretman chalè	Anjeneral pa nesesè	Ka mande	wout pwosesis BeCu
PPAP otomobil	Disponib	Disponib	Kliyan-espesifik



Chwa materyèl final la ta dwe baze sou ka chaj konplè a olye ke konduktivite pou kont li.



Pa egzanp, yon tèminal ki pote kouran plat -ka benefisye de C1100 paske egzijans prensipal li se rezistans ki ba. Yon sezon prentan konektè kontra enfòmèl ant ki dwe kenbe fòs kontak apre dè milye de sik defleksyon ka jistifye BeCu malgre konduktiviti pi ba li yo.





Plating dwe matche ak anviwònman an kontak

Konpozan Stamping Copper ak BeCu ka resevwa nikèl, fèblan, ajan, oswa lòt tretman sifas depann sou kondisyon elektrik, korozyon, ak kwazman.

Pou aplikasyon pou kontak, epesè plating ak preparasyon substrate afekte dirèkteman rezistans kontak ak estabilite koòdone alontèm -.



Metòd enspeksyon tipik yo enkli:

XRF kouch -mezi epesè
Metalografi seksyon transvèsal
Tès Adhesion
Enspeksyon sifas vizyèl
Kontakte -tès rezistans
Tès espre -sèl kote yo espesifye
Siklis tèmik kote espesifye

Jesyon anviwònman an ka enkòpore tou anba ISO 14001, pandan ke kondisyon sibstans ki gen restriksyon -ka mande pou dokiman ki respekte RoHS ak REACH.





EValidasyon elektrik ak mekanik dwe teste ansanm



Yon sezon prentan kondiktif ka pase yon enspeksyon dimansyon pandan y ap febli kondisyon elektrik oswa mekanik li yo. Kontrèman, yon eleman ka satisfè kondisyon konduktivite men pèdi fòs kontak apre monte bisiklèt tèmik.

Se poutèt sa yon pwogram validation ta dwe korelasyon:

Materyèl → Stamping → Tretman chalè → Tretman sifas → Asanble → Tès elektrik → Tès mekanik

Tou depan de eleman an, validation ka gen ladan:

Kontak rezistans
Aktyèl{0}}kapasite pote
Ogmantasyon tanperati
Fòs kontak
Devyasyon monte bisiklèt
Fòs rupture / taye
Dite
Konduktivite elektrik
Plating epesè
Estabilite dimansyon
Rezistans korozyon
Tèmik monte bisiklèt



Pou pwogram otomobil, dokiman PPAP ka gen ladan rezilta dimansyon, sètifikasyon materyèl, etid kapasite pwosesis, MSA, plan kontwòl, ak pwosesis FMEA selon kondisyon kliyan yo.





Soti nan Revizyon DFM rive nan Dokimantasyon Nivo 3 PPAP

Yon workflow pwodiksyon OEM kontwole ka estriktire jan sa a:

Revizyon desen 2D/3D - idantifye done fonksyonèl, tolerans, ak kondisyon materyèl.
Analiz DFM - evalye reyon koube, springback, pèse, konsepsyon transpòtè, ak direksyon Stamping.
Konfimasyon materyèl - verifye alyaj, tanperaman, epesè, ak sètifika.
Devlopman pwogresif mouri - etabli layout bann ak sekans estasyon.
Echantiyon T1 - verifye dimansyon ak konpòtman fòme.
Zouti koreksyon - konpanse relèvman mezire ak devyasyon dimansyon.
Validasyon pwosesis - etabli paramèt pwodiksyon ki estab.
CMM / enspeksyon optik - verifye dimansyon kritik yo.
Tès elektrik ak mekanik - valide aplikasyon an-kondisyon espesifik yo.
PPAP Nivo 3 soumèt - bay kliyan-dokimantasyon apwobasyon pwodiksyon obligatwa yo.
Pwodiksyon an mas - kontwole dimansyon kritik atravè SPC ak antretyen zouti pwograme.

Wout sa a se patikilyèman enpòtan lè yon kliyan Nivo 1 mande trasabilite soti nan bann kòb kwiv mete fèk ap rantre nan konpozan final kontak ak so.





Lis Verifikasyon IATF 16949 DFM pou Stamping Precision

Anvan yo pibliye yon desen pou zouti, ekip jeni ak akizisyon ta dwe verifye:

Deziyasyon materyèl ak tanperaman espesifye.
Kondiktif konduktivite kòb kwiv mete defini an % IACS.
BeCu dite oswa egzijans mekanik defini apre aje.
Dimansyon kritik yo separe de tolerans jeneral.
Reyon Bend se konpatib ak tanperaman materyèl.
Se konpansasyon Springback enkli nan estrateji zouti a.
Yo konsidere direksyon Burr nan kwen kontak fonksyonèl.
Se epesè plating espesifye kote sa aplikab.
Kondisyon rezistans kontak yo defini.
Yo dokimante kondisyon -chalè tretman pou BeCu.
Dat enspeksyon CMM yo enkli.
Pwogresis -jeyometri transpòtè mouri yo ka fabrike.
Yo defini kritè antretyen zouti -.
Kondisyon PPAP yo dakò anvan pwodiksyon an mas.





Ki sik livrezon PPAP Nivo 3 tipik pou pati Stamping kòb kwiv mete yo?

Yon orè PPAP Nivo 3 tipik depann de konpleksite desen, konsepsyon pwogresif-moun, koreksyon T1, ak kondisyon dokiman kliyan yo. Sekans pwodiksyon an nòmalman gen ladan DFM, zouti, echantiyon T1, validasyon dimansyon, ak soumèt PPAP final la.



Ki jan BeCu Stamping pati yo ka kenbe fòs prentan apre repete defleksyon?

BeCu reyalize retansyon prentan segondè atravè redi presipitasyon kontwole. Tretman solisyon, trempe, ak aje dwe kontwole kont alyaj espesifye a ak tanperaman, ki te swiv pa dite, konduktivite, ak kontak -verifikasyon fòs.



Kouman se ± 0.01 mm tolerans verifye soupresizyon kòb kwiv mete Stamping pati?

Dimansyon kritik ± 0.01 mm ka verifye lè l sèvi avèk CMM, mezi optik, oswa kalib kalib, tou depann de jeyometri. Desen an dwe defini done fonksyonèl, metòd mezi, ak kritè akseptasyon anvan pwodiksyon an.



Mande Evalyasyon DFM ak Sitasyon gratis
